Faire un mur arrondi / courbé avec une fenêtre

Vous êtes en train de créer votre appartement ou votre maison sur Sweet Home 3D et vous bloquez pour dessiner un mur arrondi ? Voici en tutoriel les astuces simples pour gérer les murs avec des courbes entre le dessin et l’intégration d’une porte ou fenêtre.

Créer un nouveau mur arrondi

Lors de la création de vos murs :

  1. Cliquez une première fois au point de départ du mur que vous souhaitez arrondir.
  2. Cliquez une deuxième fois à l’emplacement du point d’arrivée du mur en maintenant la touche Ctrl (ou Alt sous Mac).
  3. Relâchez la touche puis déplacez le curseur pour modifier le secteur angulaire.
  4. Lorsque que le mur présente la courbe souhaitée, cliquez une troisième fois.
  5. Continuez ensuite le dessin de vos murs de manière classique en répétant l’opération si besoin.

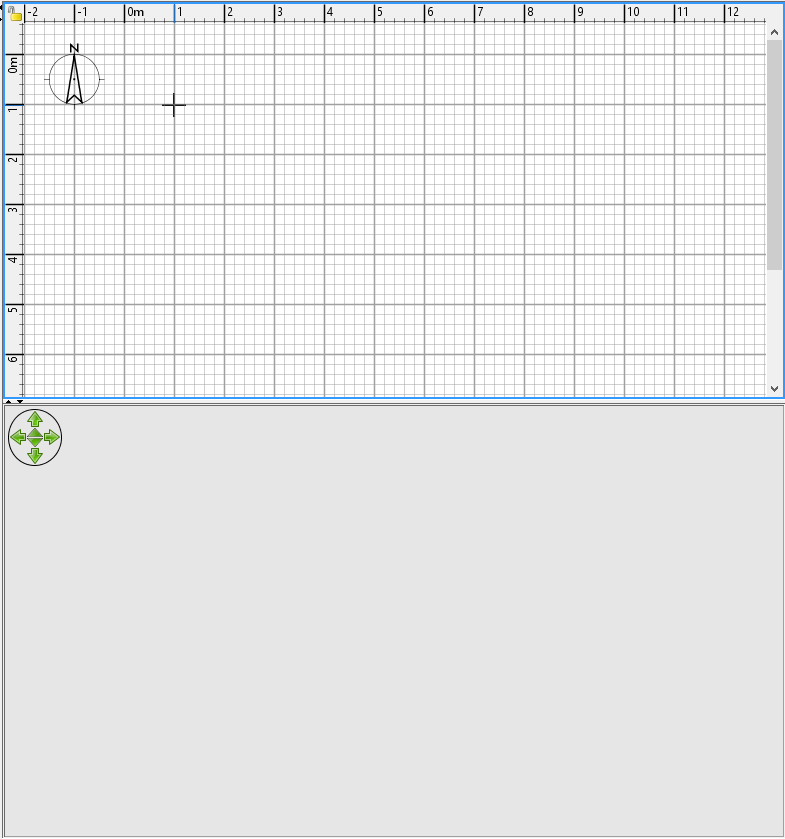

1 - Départ du mur

1

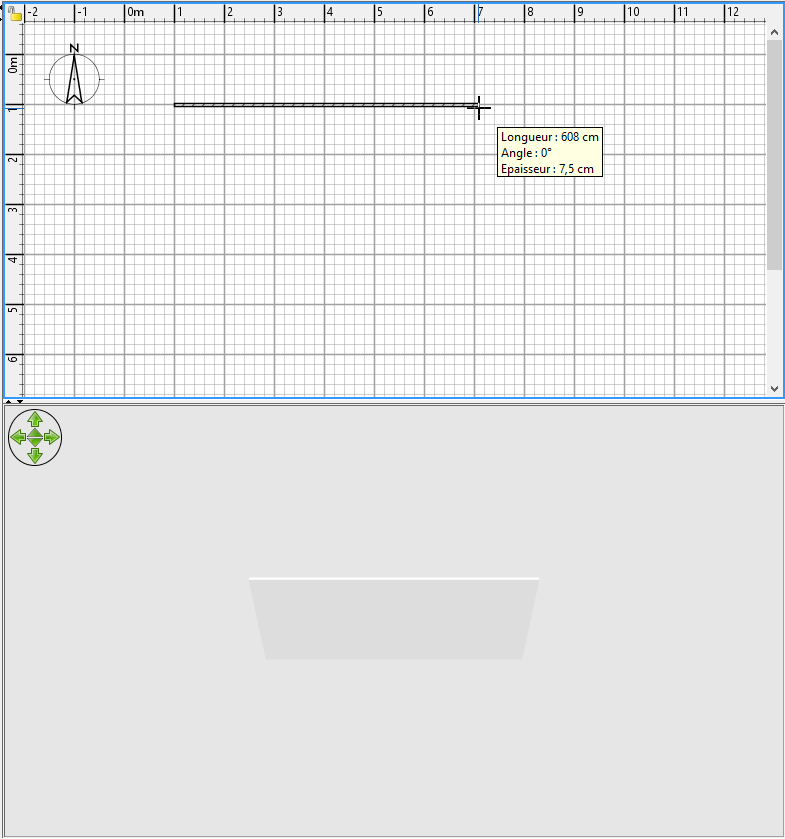

2 - Tracé du mur droit

2

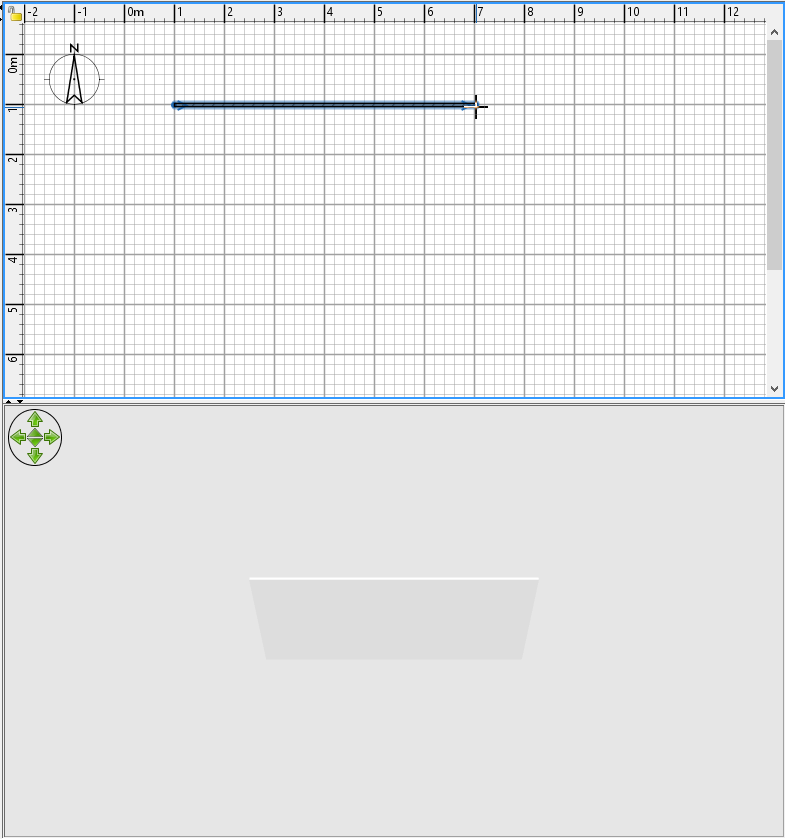

3 - Clic pour commencer le mur arrondi

3

4 - Clic en maintenant la touche Ctrl

4

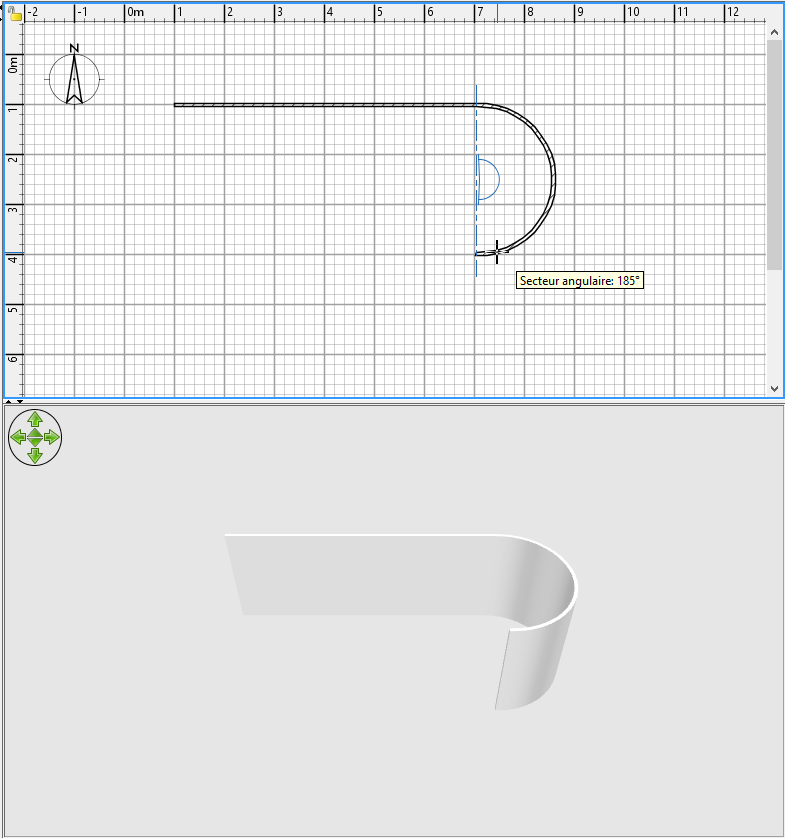

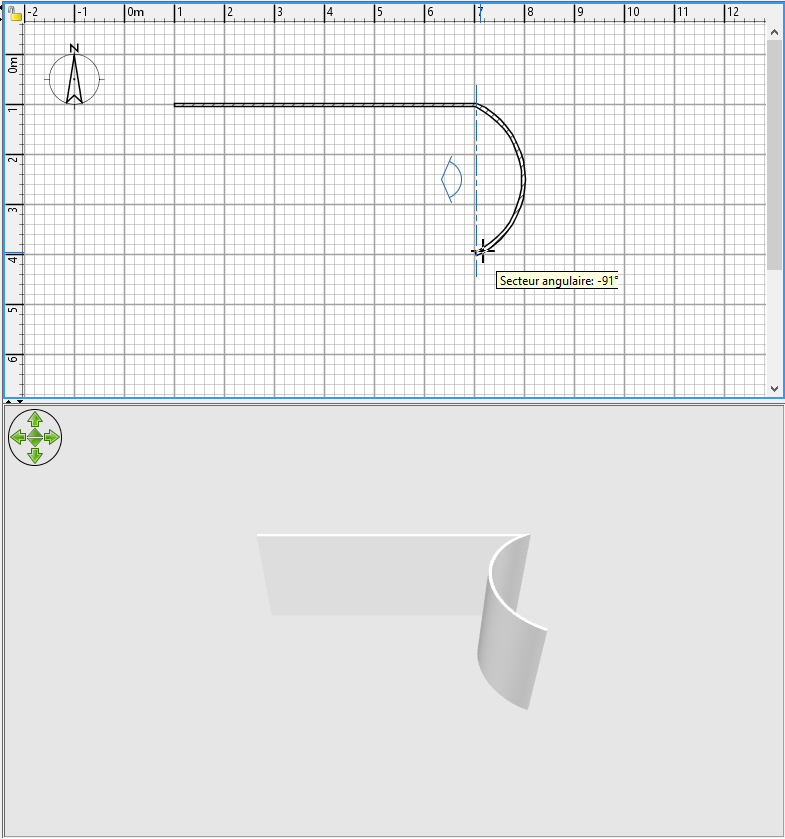

5 - Modification du secteur angulaire

5

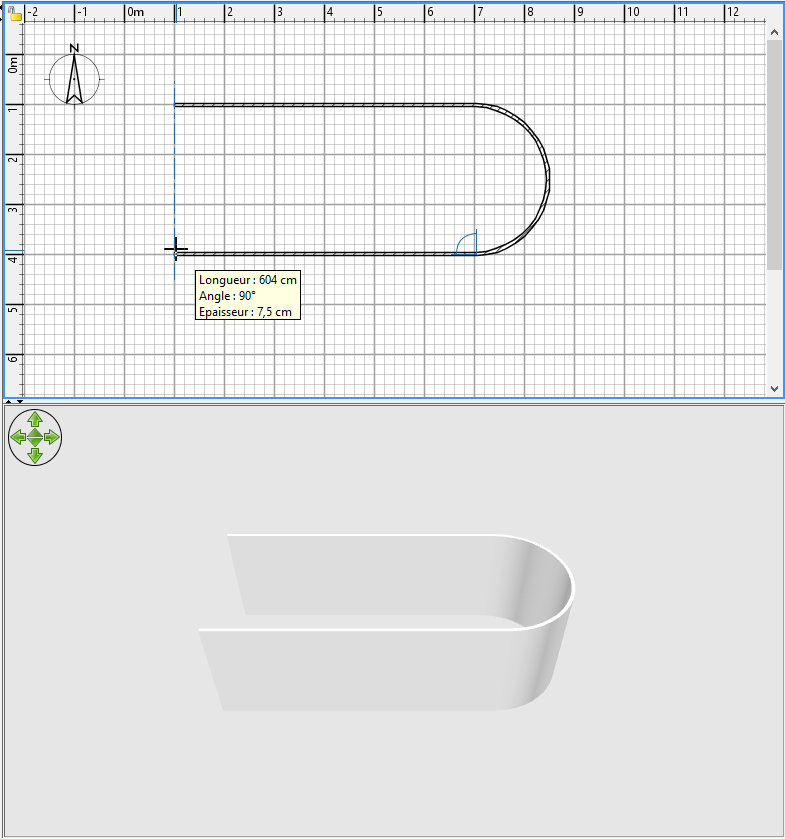

6 - Continuation du mur

6

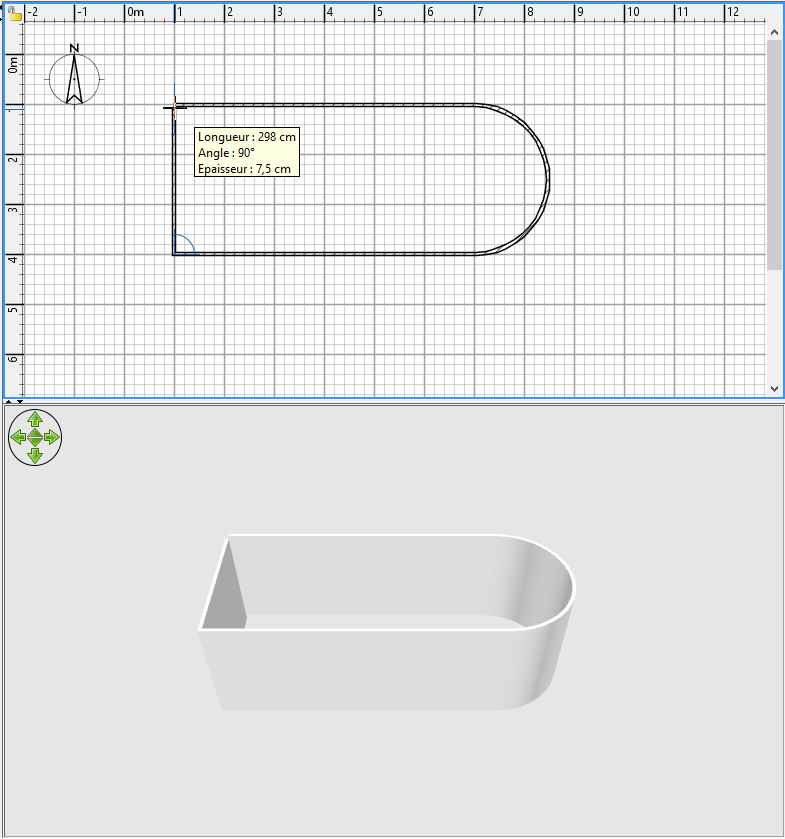

7 - Fermeture du mur

7

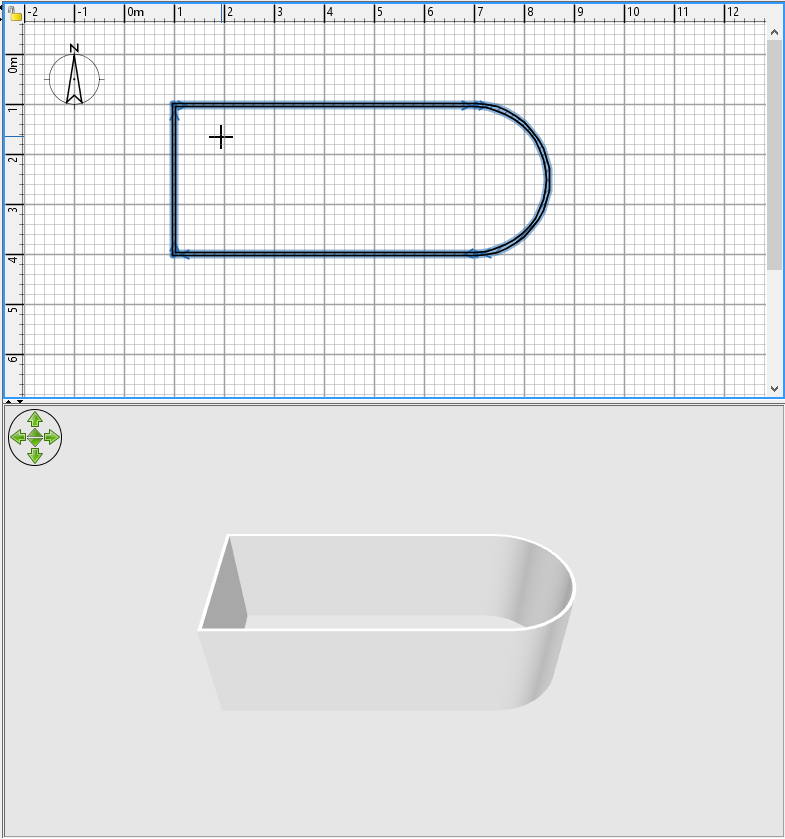

8 - Murs clos

8

Courber un mur droit déjà existant

Autres cas de figure, vous avez déjà dessiné les murs de votre logement et vous souhaitez revenir sur l’un d’eux pour le courber. Rien de plus simple pour cela :

  1. Avec l’outil de sélection d’objet (flèche noire), double-cliquez sur le mur que vous souhaitez arrondir.
  2. Dans la fenêtre « Modifier murs », valorisez le secteur angulaire (en degré), sachant que la valeur 180° forme un demi-cercle (en dessous cela forme une courbe, au-dessus cela agrandi et ferme davantage le cercle.
  3. Validez en cliquant sur le bouton « OK».
  4. Répétez l’opération pour ajuster l’arrondi de votre mur; si l’arrondi se fait du mauvais côté, appliquez alors une valeur négative (par exemple -90 °).

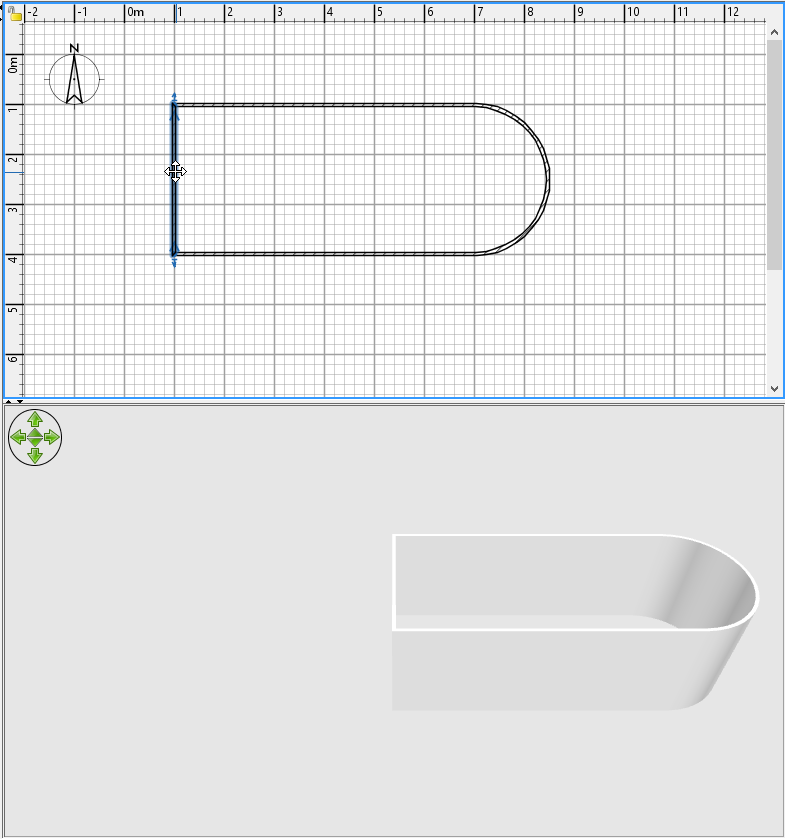

1 - Sélection du mur

1

2 - Double clic pour ouvrir la fenêtre "Modifier murs"

2

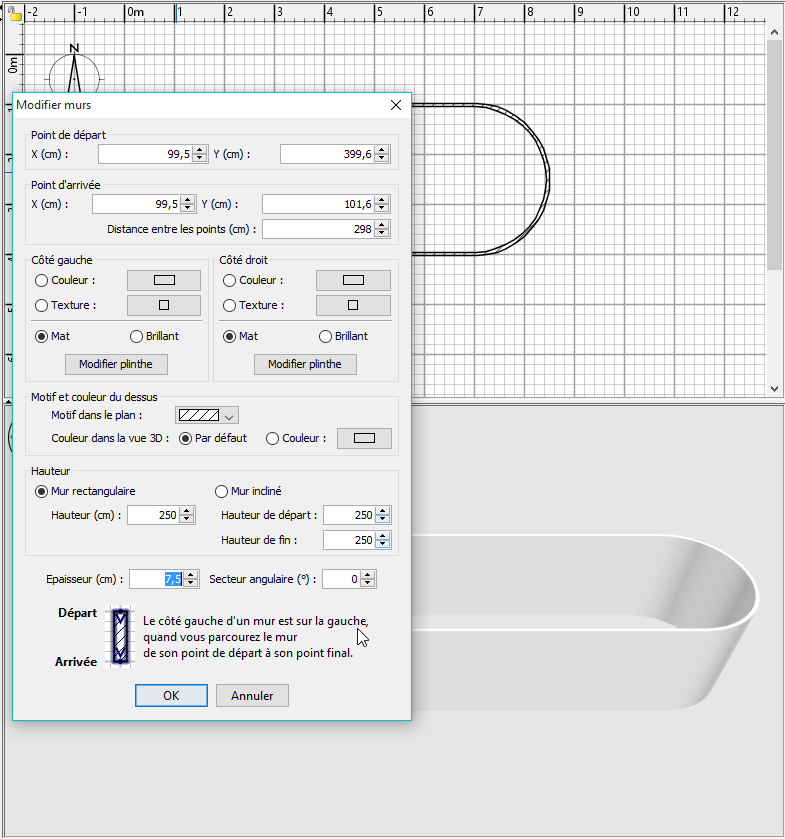

3 - Sélection du secteur angulaire

3

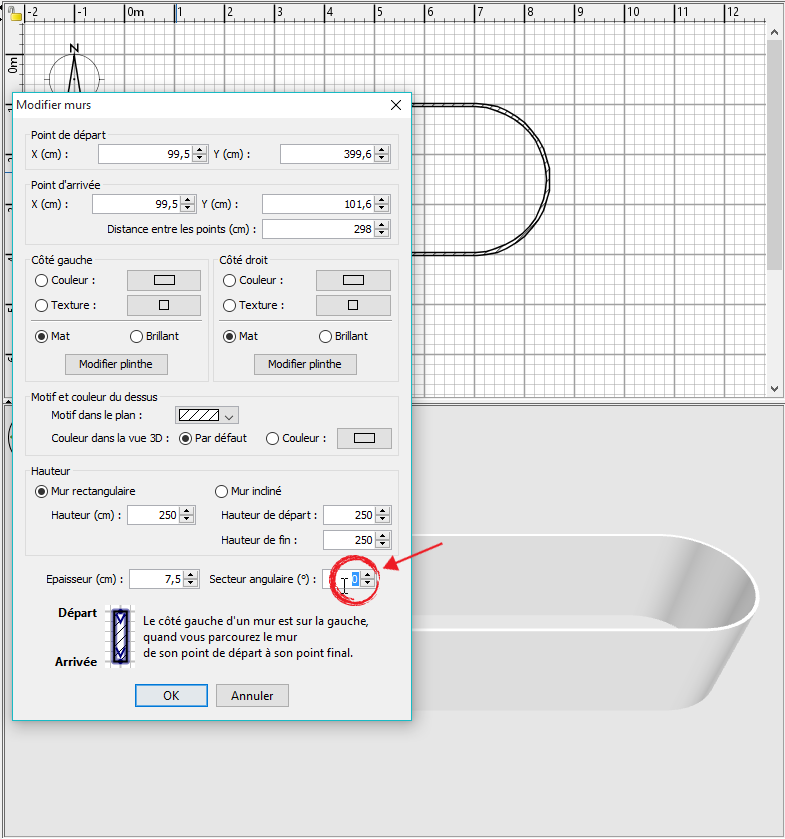

4 - Modification du secteur angulaire

4

5 - Validation du mur arrondi

5

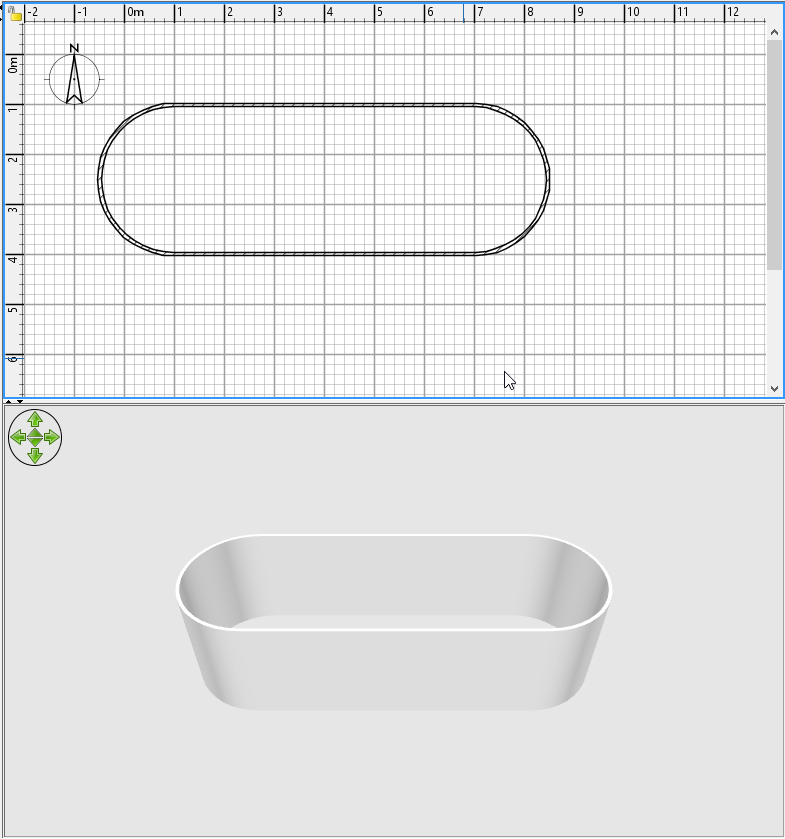

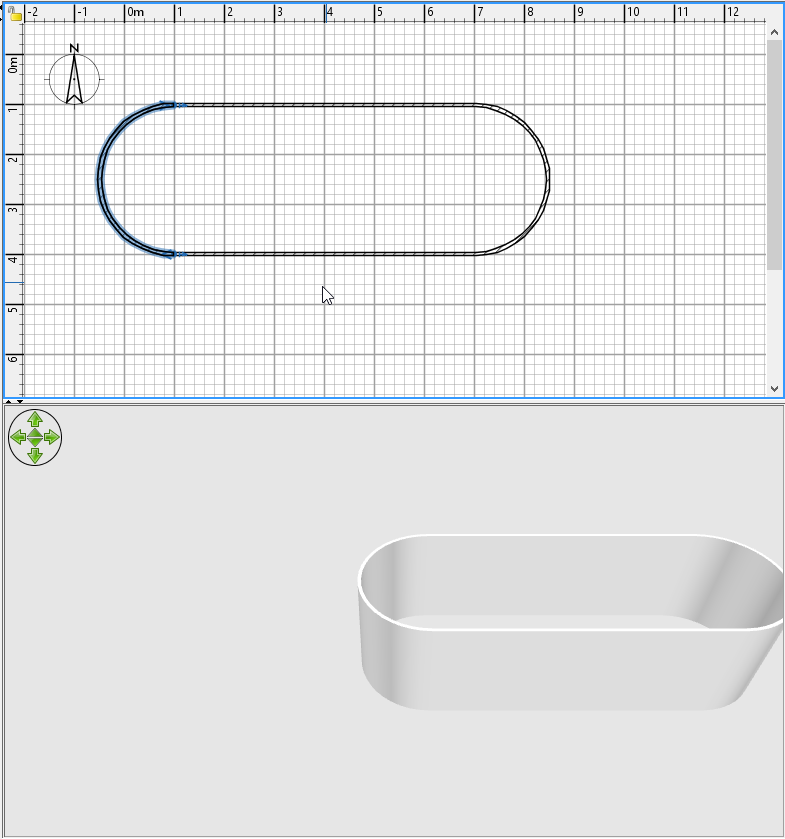

6 - Désélection du mur

6

Intégrer une fenêtre ou une porte dans un mur arrondi

Une fois que vous avez votre mur arrondi, vous voulez peut-être lui ajouter une fenêtre ou une porte ? Ça se corse un petit peu mais je vais vous aider étape par étape 😉 Voici le didacticiel pour le faire avec une fenêtre, ce sera la même chose avec une porte :

  1. Il vous faut dans un premier temps importer l’objet « Boite invisible » pour faire le trou dans le mur :
    1. Télécharger le fichier invisibleBox.obj.
    2. Dans le menu « Meubles », cliquer sur Importer meuble… », puis sur le bouton « Choisir modèle » pour sélectionner le fichier invisibleBox.obj dans le dossier de destination du téléchargement et validez en cliquant sur « Ouvrir ».
    3. Cliquez une première fois sur « Continuer » pour valider le choix du modèle 3D (l’aperçu n’est pas disponible puisque que le modèle est transparent).
    4. Cliquez une deuxième fois sur « Continuer » pour valider les vues du modèle par défaut (les vues ne sont pas disponibles puisque que le modèle est transparent).
    5. Renommez le meuble en « Trou dans le mur », cochez la case « Ajouter au catalogue », sélectionnez la catégorie « Portes et fenêtres », cochez la case « Porte ou fenêtre » puis cliquez sur « Continuer ».
    6. Cliquez enfin sur « Terminer » pour valider l’importation du meuble.
  2. Importez le meuble « Trou dans le mur » sur un mur droit pour commencer (celui-ci s’intègre au mur) puis ajustez sa taille (Largeur, Hauteur et Elévation) aux dimensions de la fenêtre à mettre.
  3. Importez la fenêtre souhaitée et superposez-la au trou dans le mur : même position et taille ; aidez-vous de la liste des objets pour sélectionner correctement le meuble souhaité (trou et fenêtre) et l’alignement des objets (dans le menu « Meubles » après avoir sélectionné les 2 objets.
  4. Modifiez maintenant la profondeur du trou dans le mur pour qu’il soit 2 à 3 fois plus épais que la fenêtre qui doit rester centrée.
  5. Sélectionnez le trou dans le mur et la fenêtre en maintenant la touche Ctrl (ou Alt sous Mac) depuis la liste des objets pour plus de facilité, puis sélectionnez « Grouper le mobilier» dans le menu « Meubles » (accessible également en faisant un clic droit depuis les objets sélectionnés).
  6. Le trou dans le mur ainsi que la fenêtre se retrouvent liés, il ne vous reste plus qu’à déplacer l’ensemble sur votre mur arrondi. Attention la fenêtre ne collera pas automatiquement au mur (comme c’est le cas pour un mur droit), vous devrez être précis pour positionner correctement la fenêtre. Si vous sentez que le mur arrondi « mange » un peu la fenêtre, augmentez la profondeur du trou dans le mur pour corriger cet effet.
  7. Si vous avez plusieurs fenêtres à ajouter comme cela, gagnez du temps en dupliquant votre groupe trou dans mur + fenêtre (copier / coller) puis en ajustant sa position et ses dimensions si besoin.

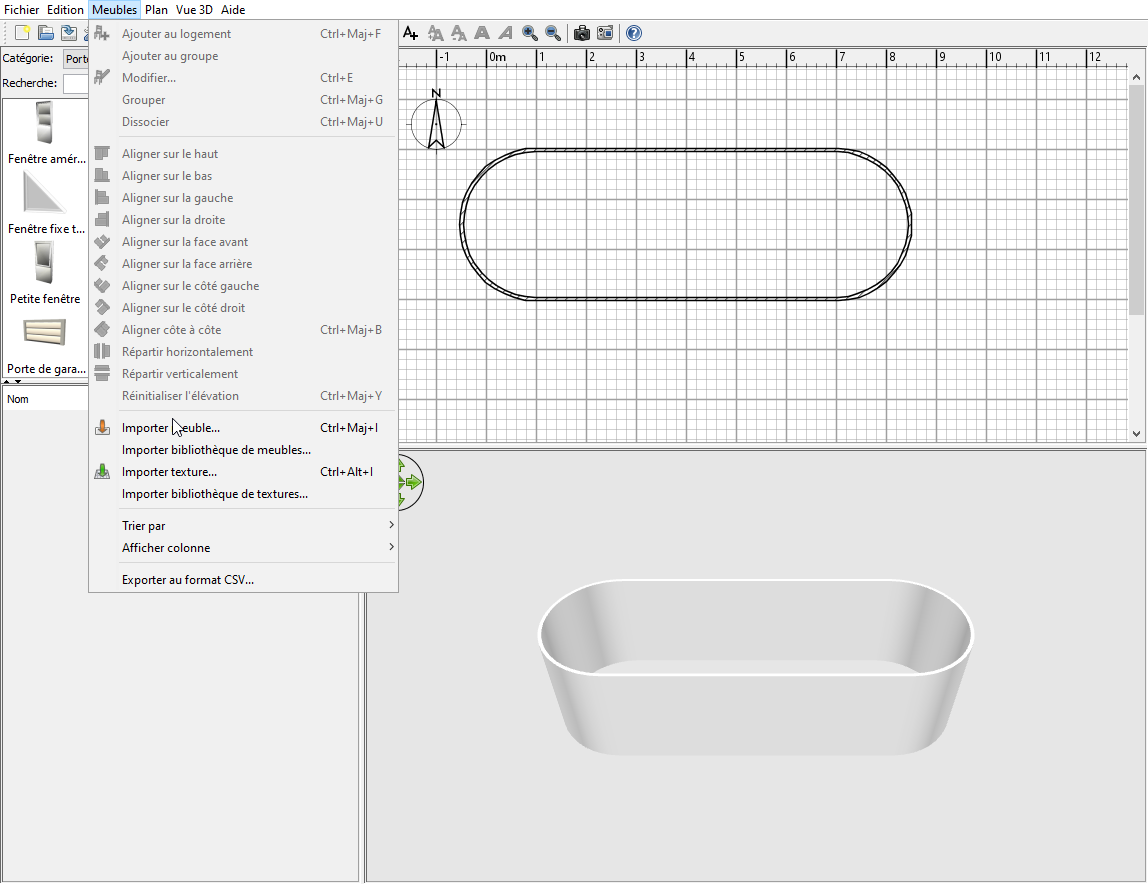

1 - Clic sur "Importer Meuble" du menu "Meubles"

1

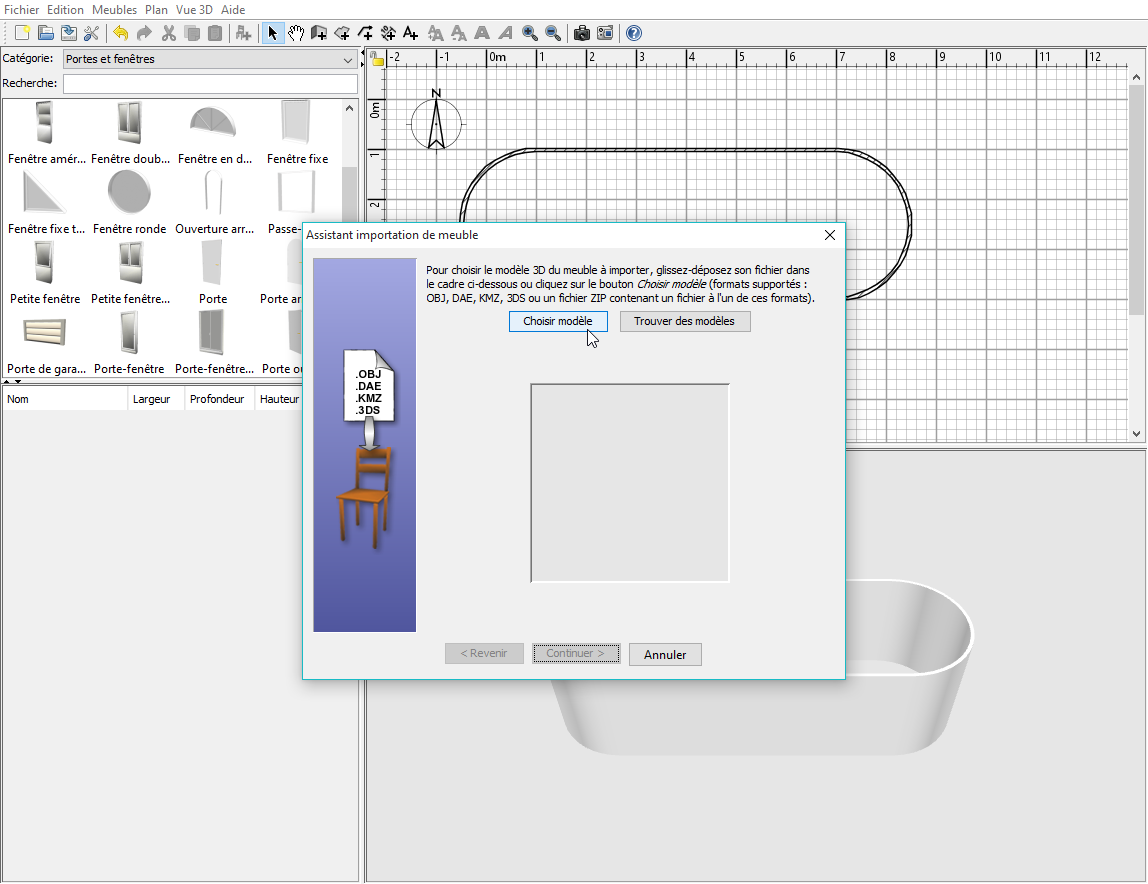

2 - Choisir le modèle

2

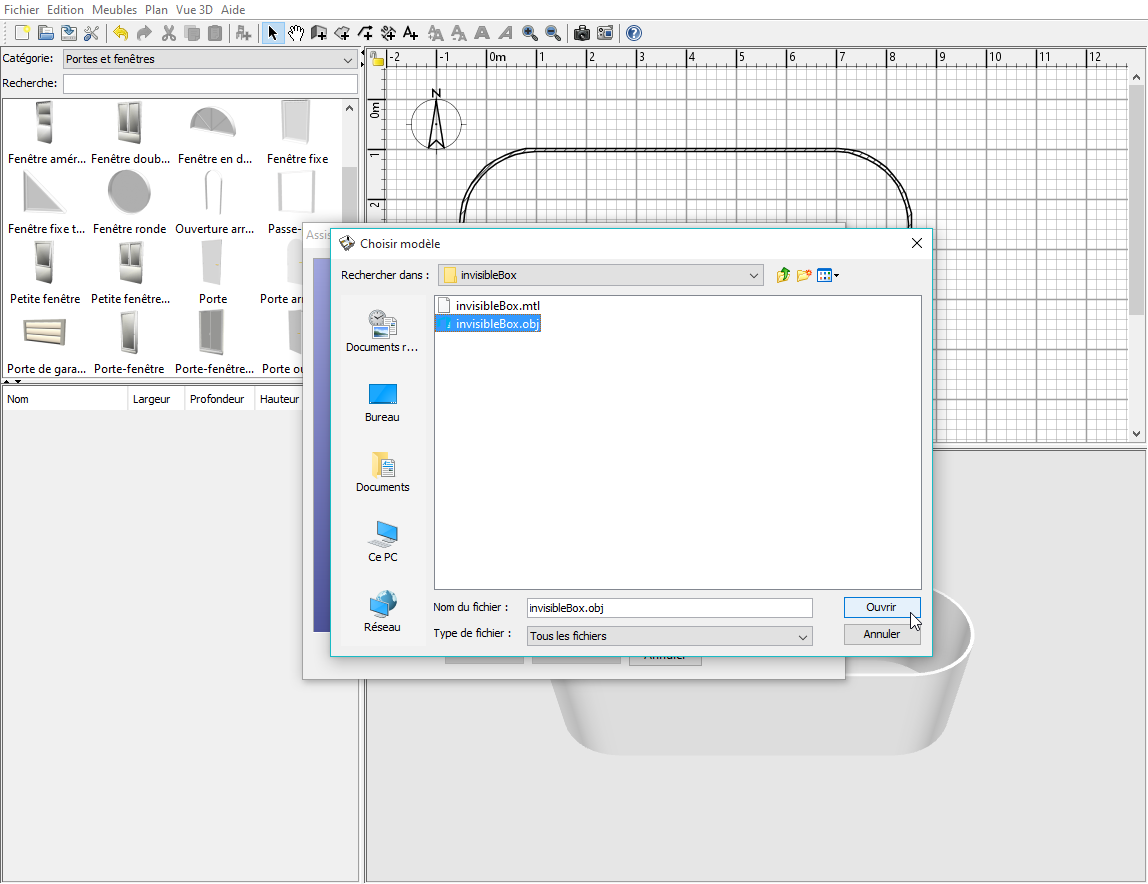

3 - Sélection du fichier invisibleBox.obj

3

4 - Clic sur "Continuer"

4

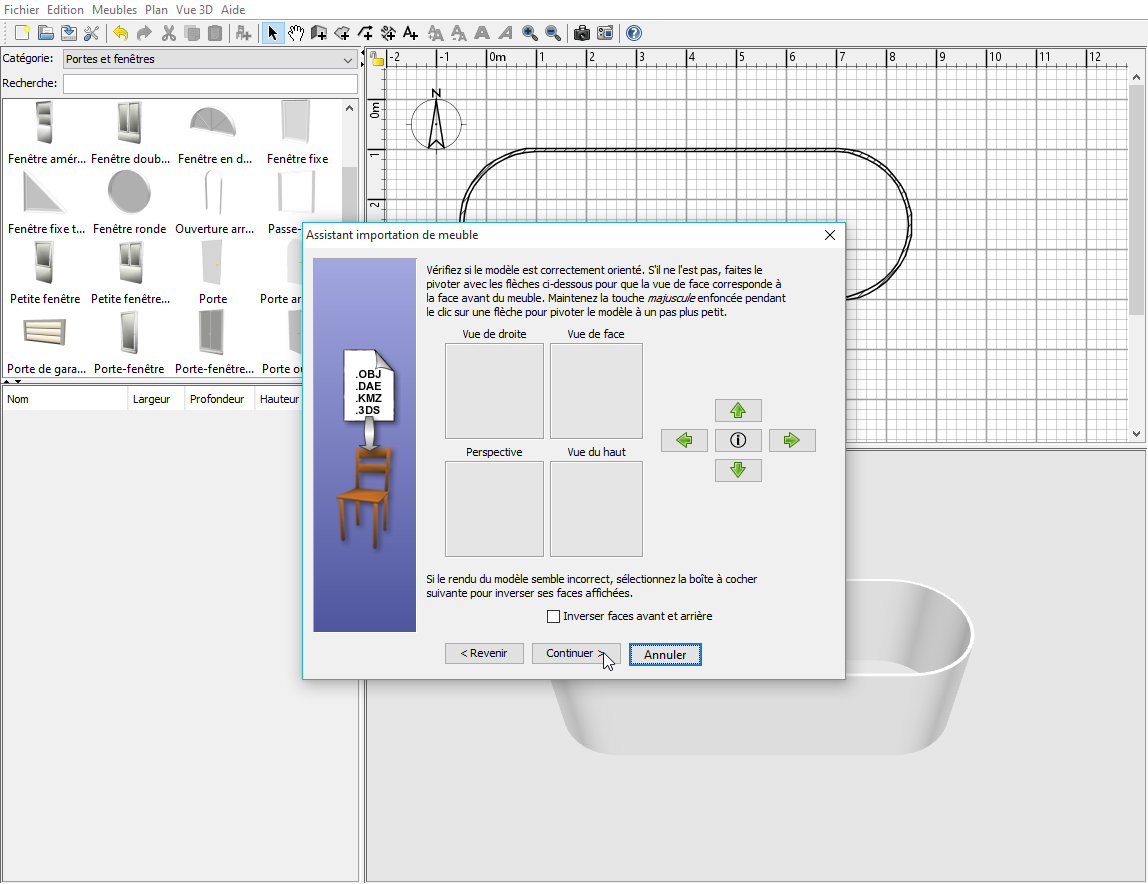

5 - Clic sur "Continuer"

5

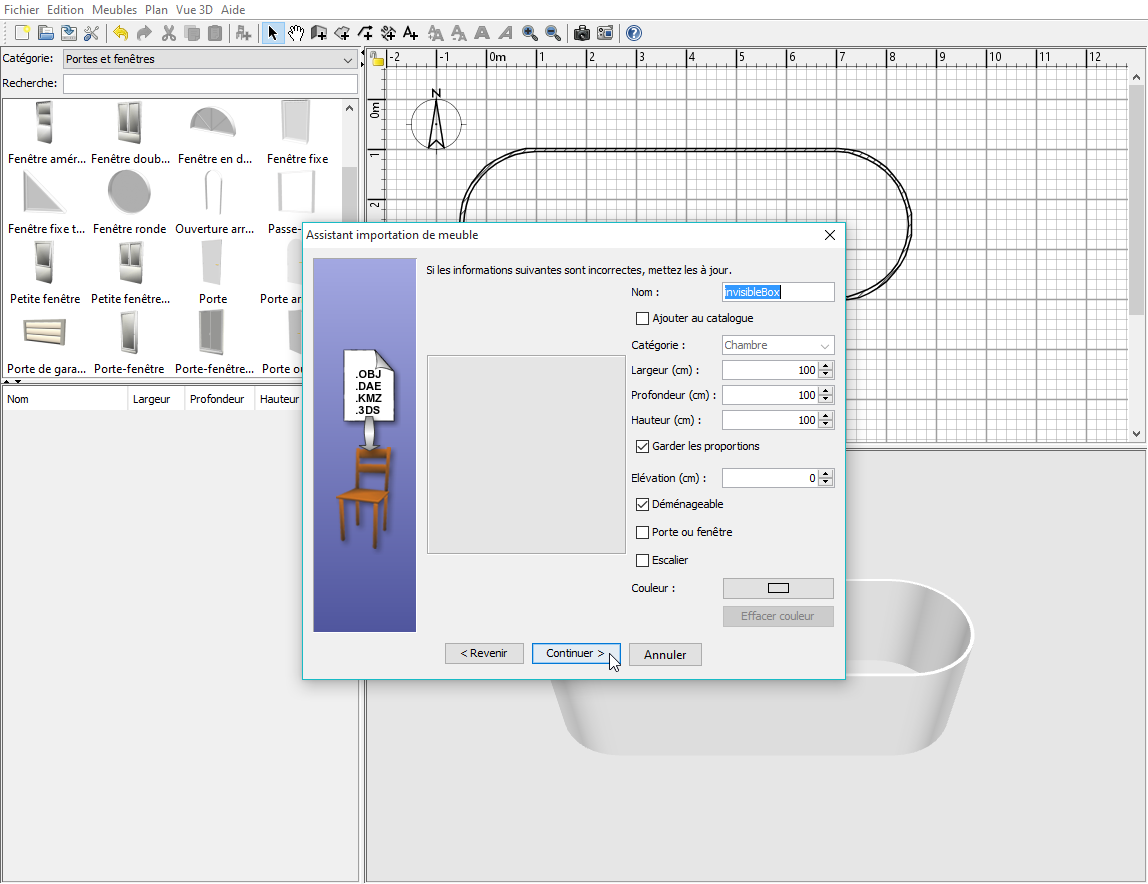

6 - Affichage des informations du meuble par défaut

6

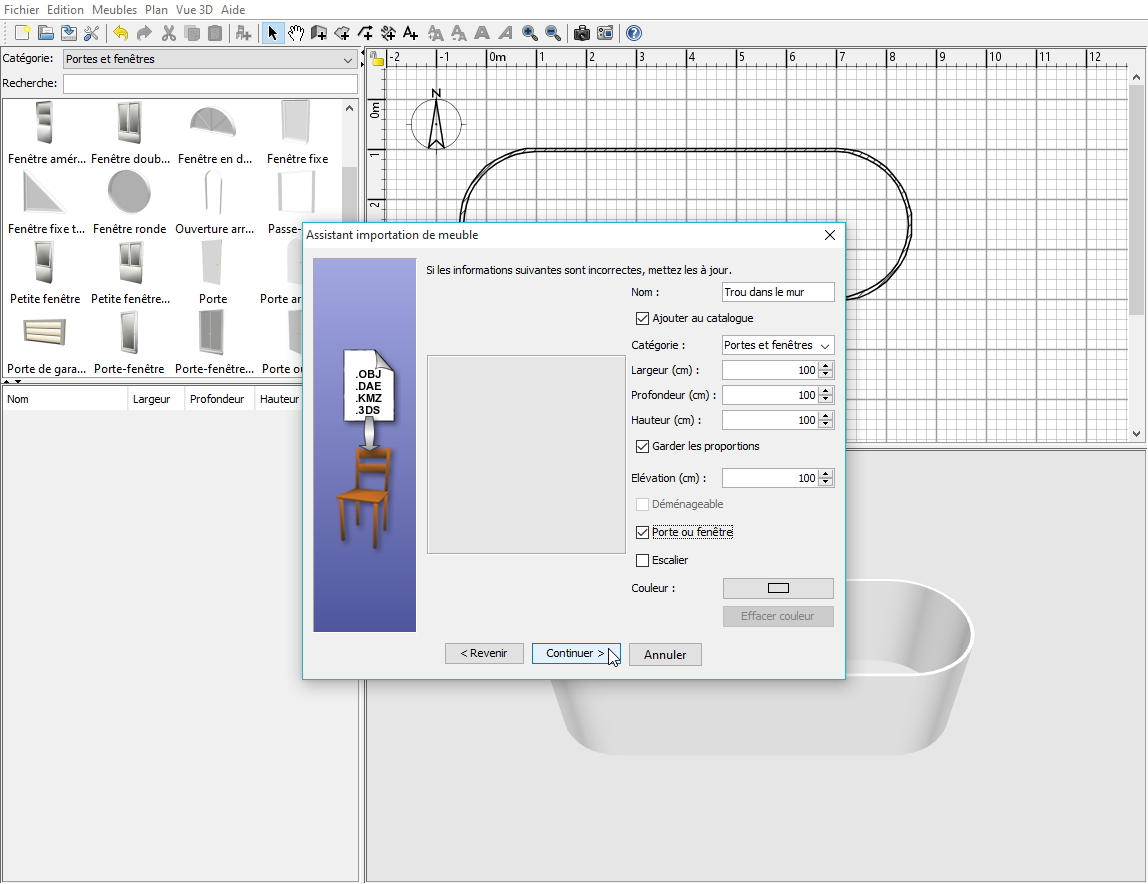

7 - Modification du meuble "Trou dans le mur"

7

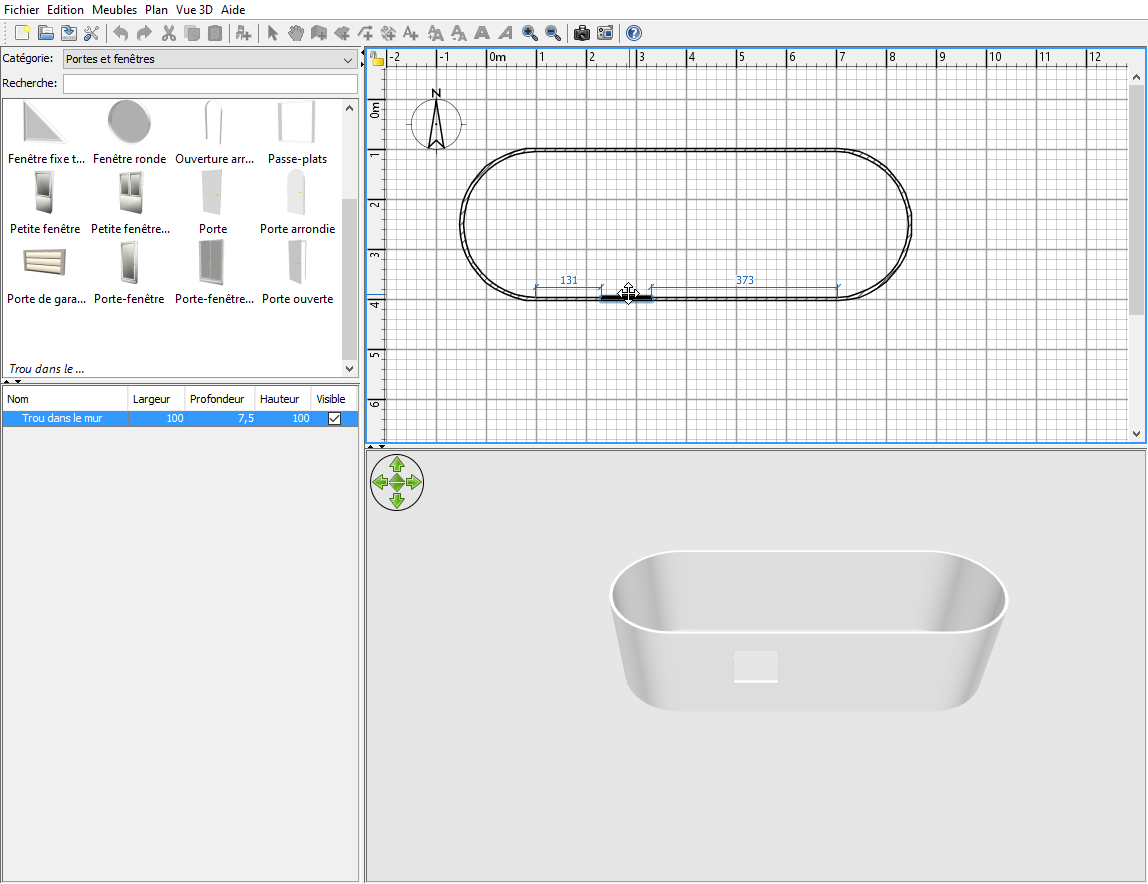

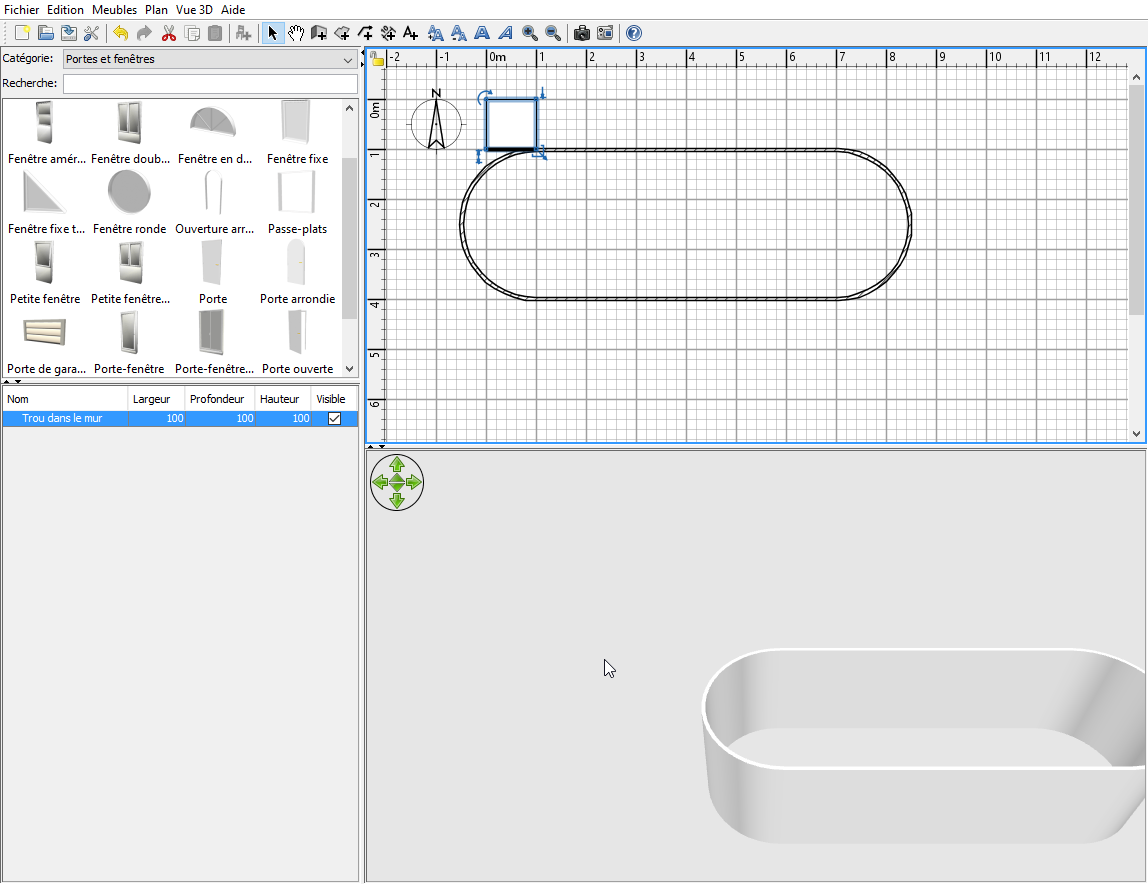

10 - Validation et insertion du "trou dans le mur"

10

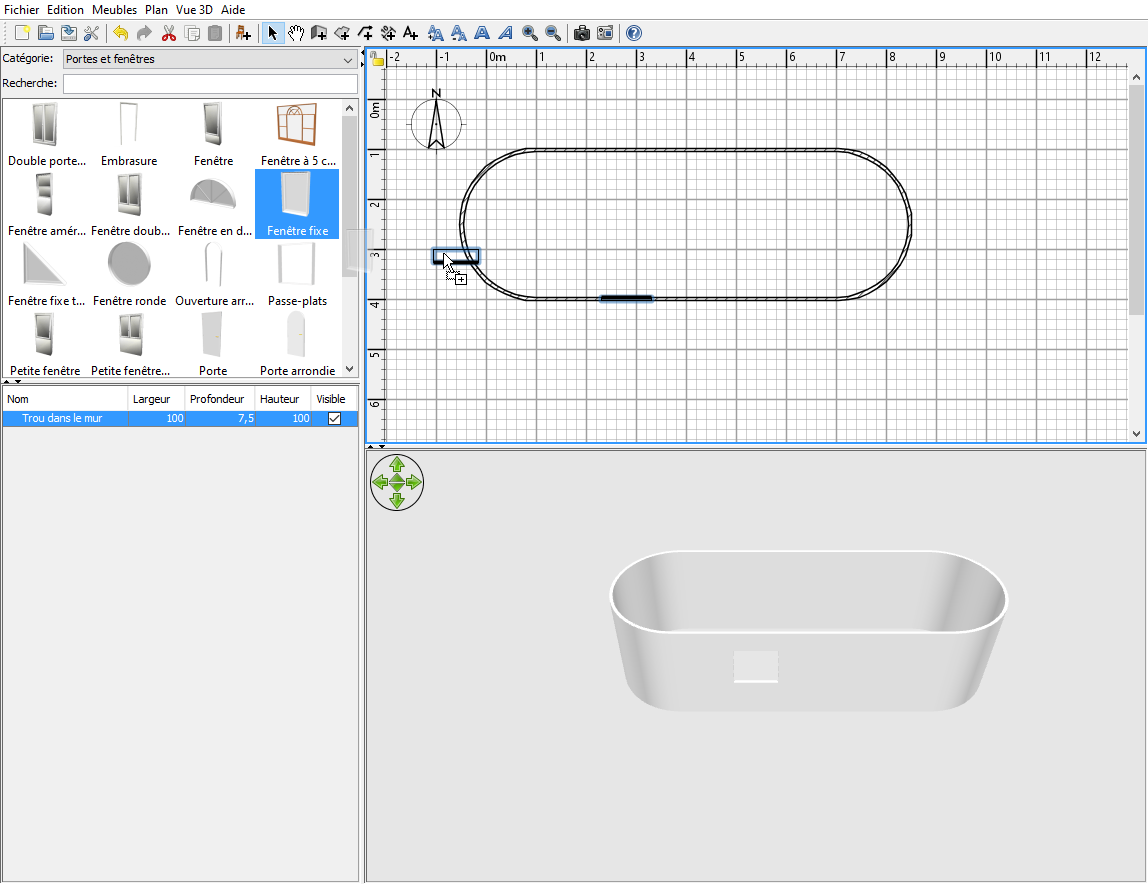

11 - Intégration du "trou dans le mur"

11

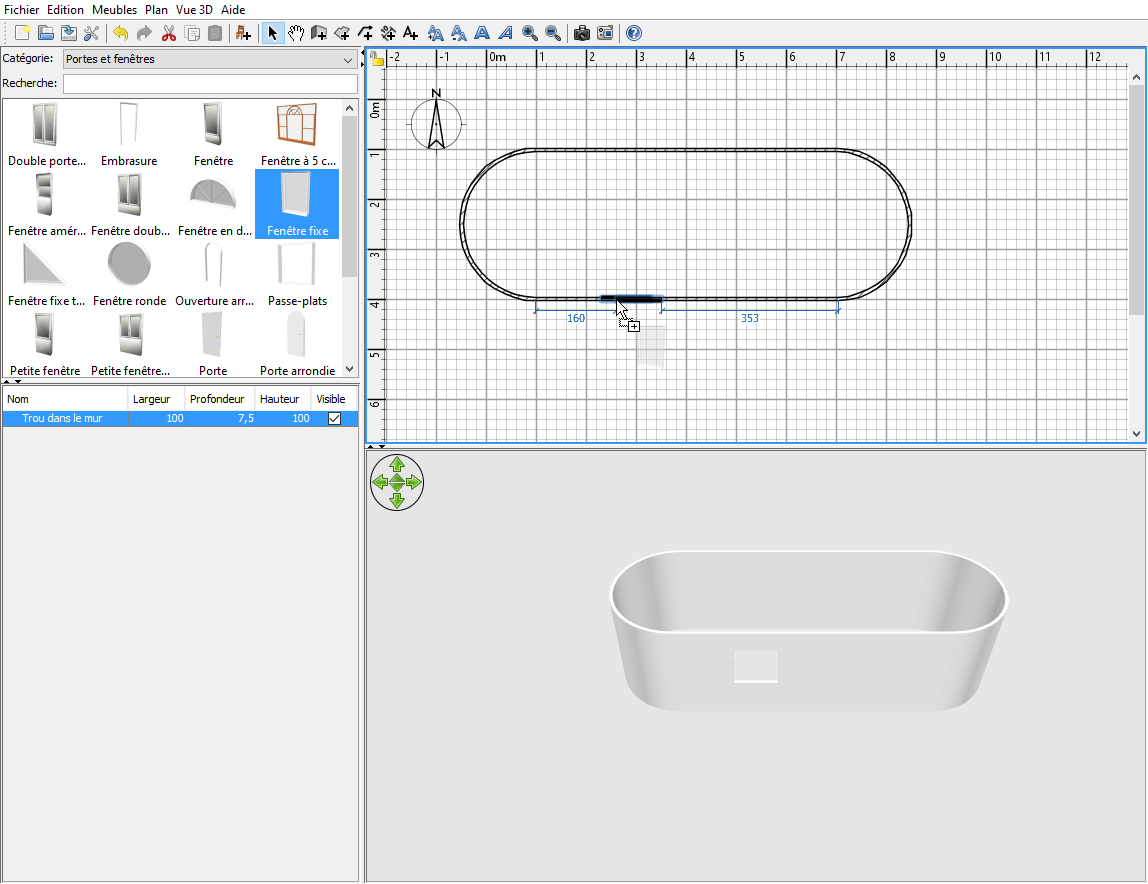

12 - Intégration de la fenêtre

12

13 - Superposition de la fenêtre sur le "trou dans le mur"

13

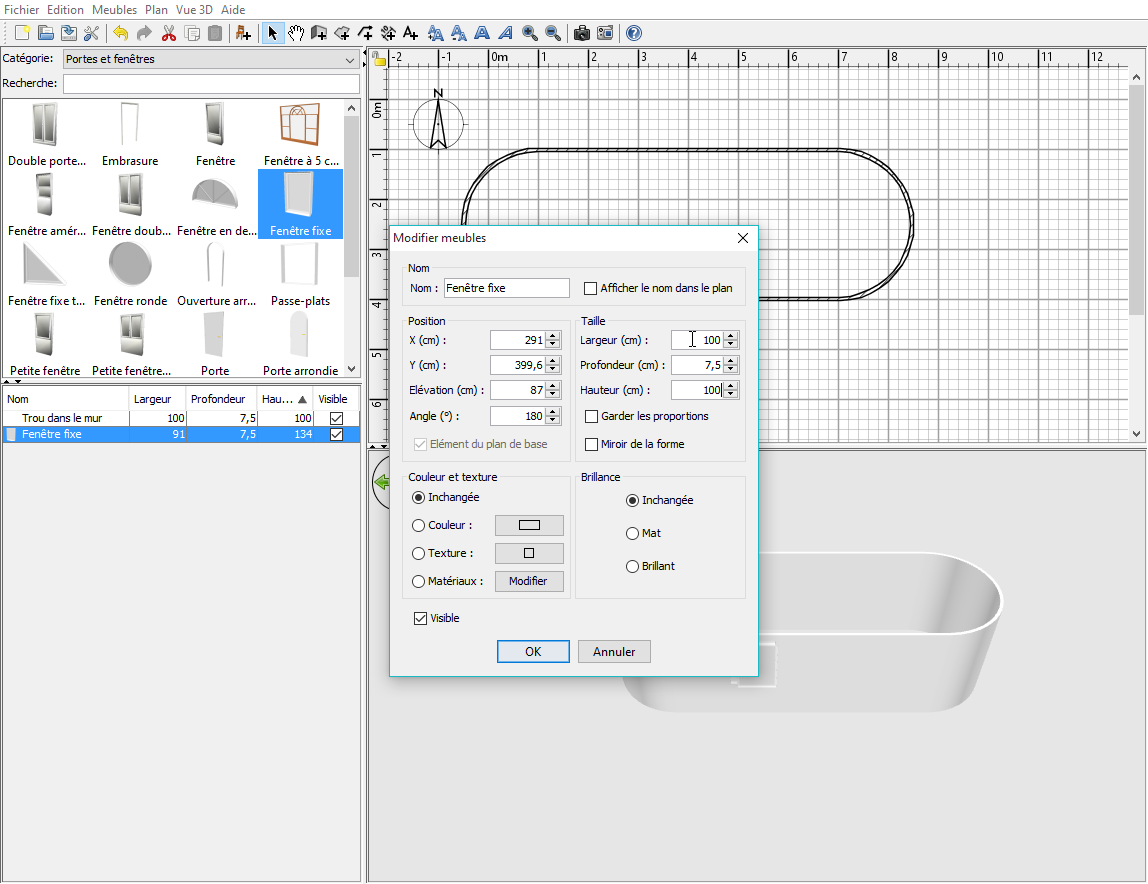

14 - Ajustement de la taille de la fenêtre

14

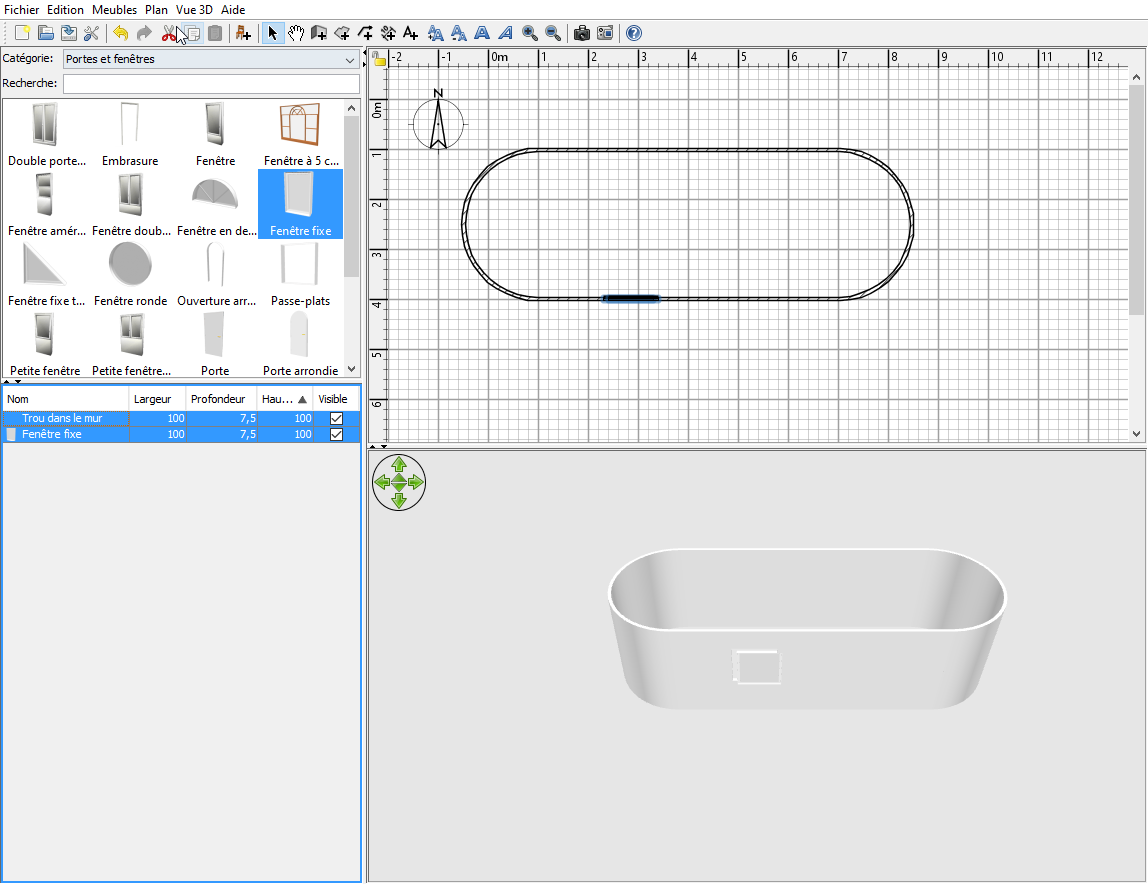

15 - Sélection du "trou dans le mur" et de la fenêtre

15

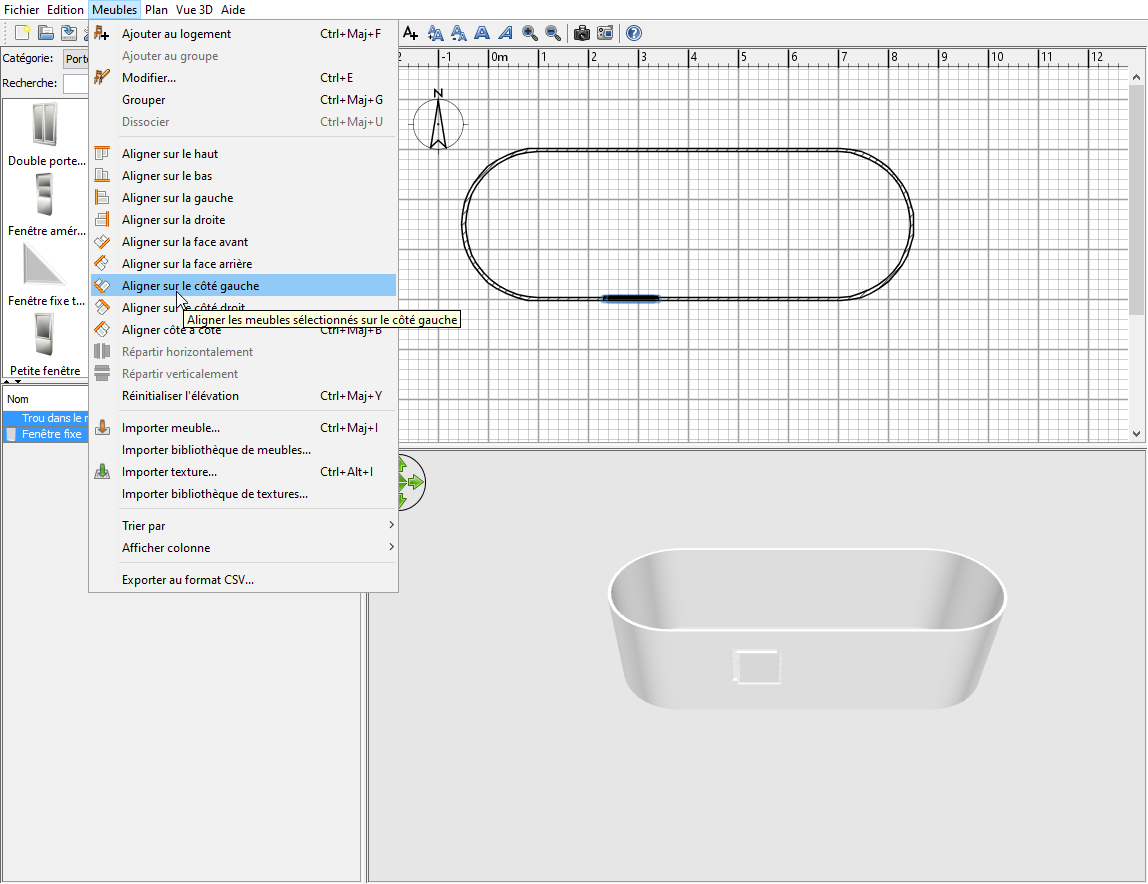

16 - Alignement du trou et de la fenêtre via "Aligner..." dans le menu "Meubles"

16

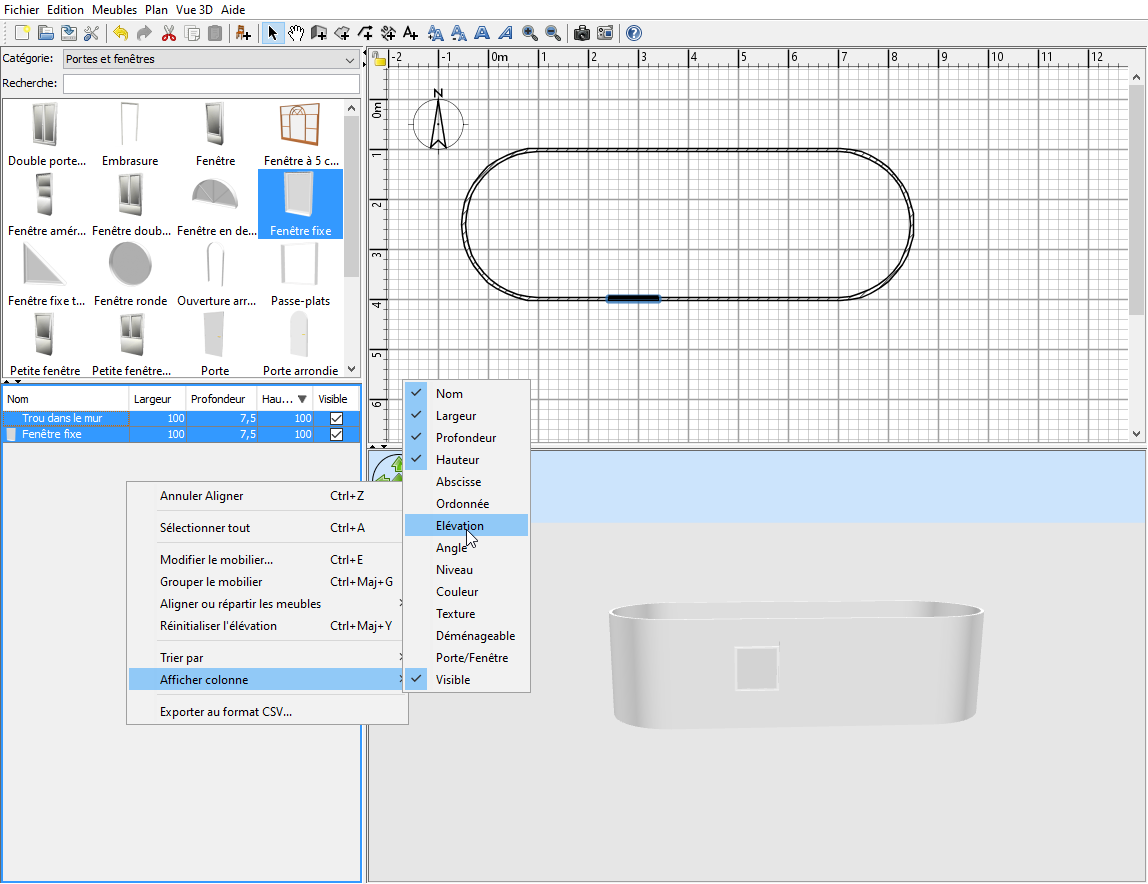

17 - Affichage de l'élévation dans le tableau des meubles via le clic droit

17

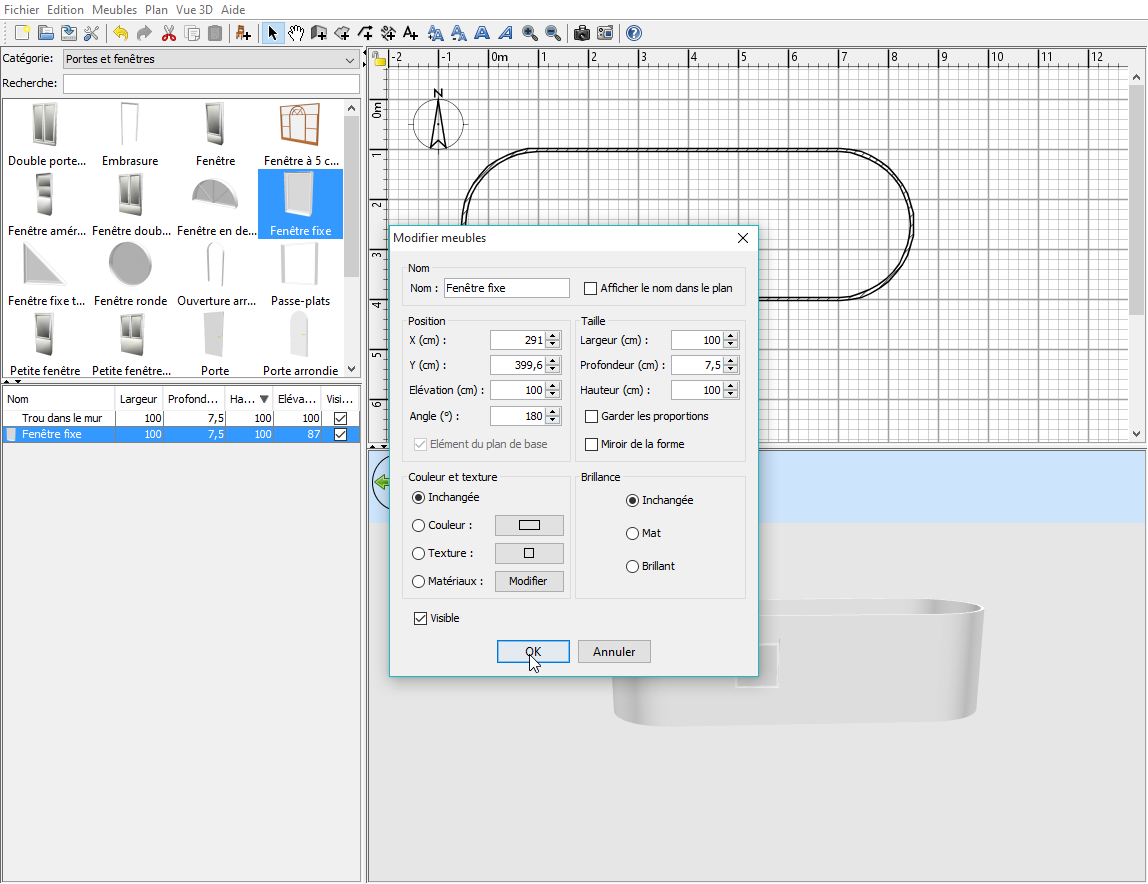

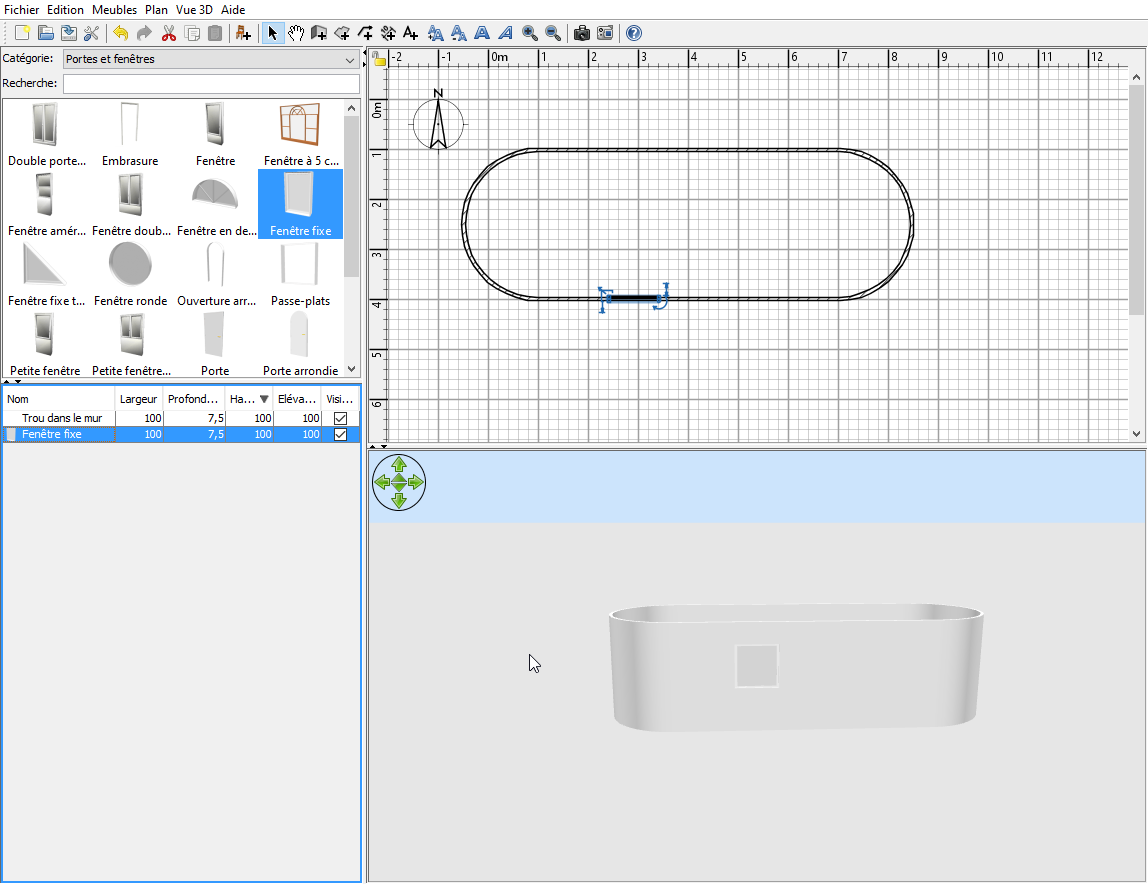

18 - Ajustement de l'élévation de la fenêtre

17

19 - Sélection du "trou dans le mur"

19

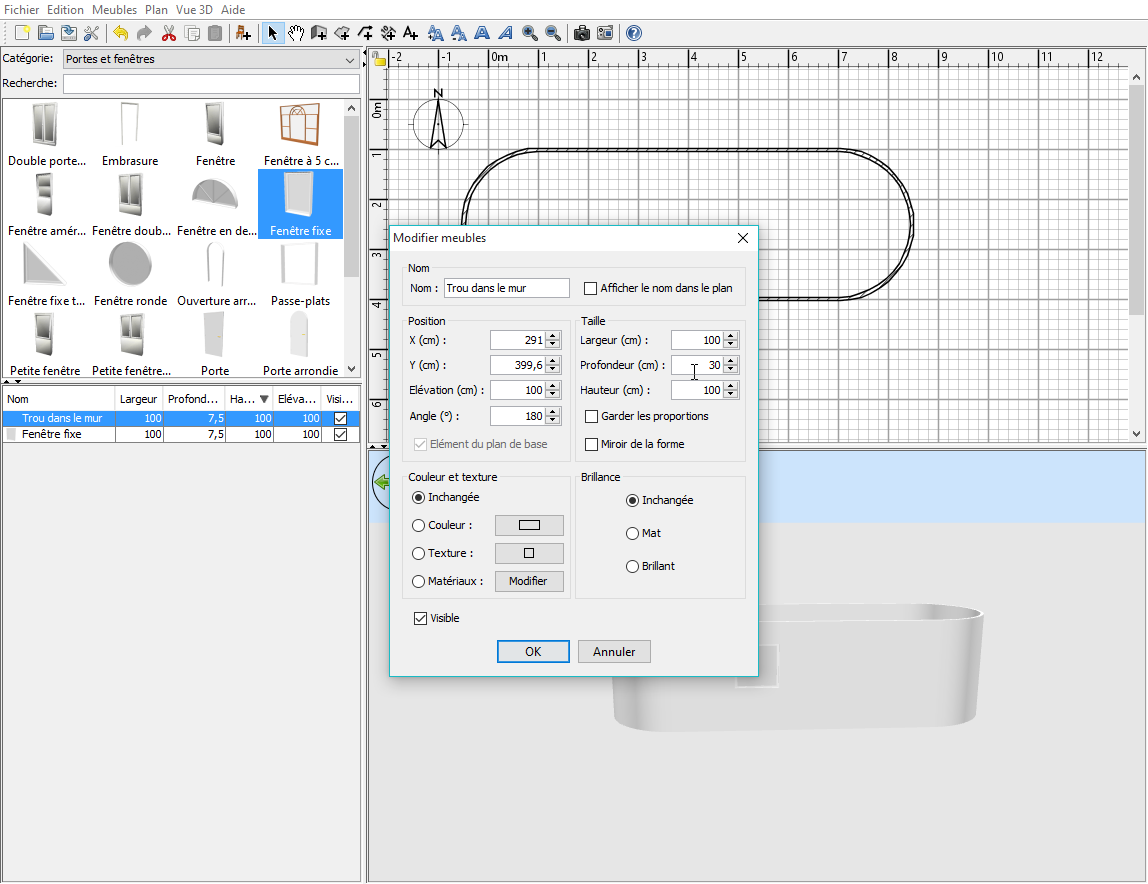

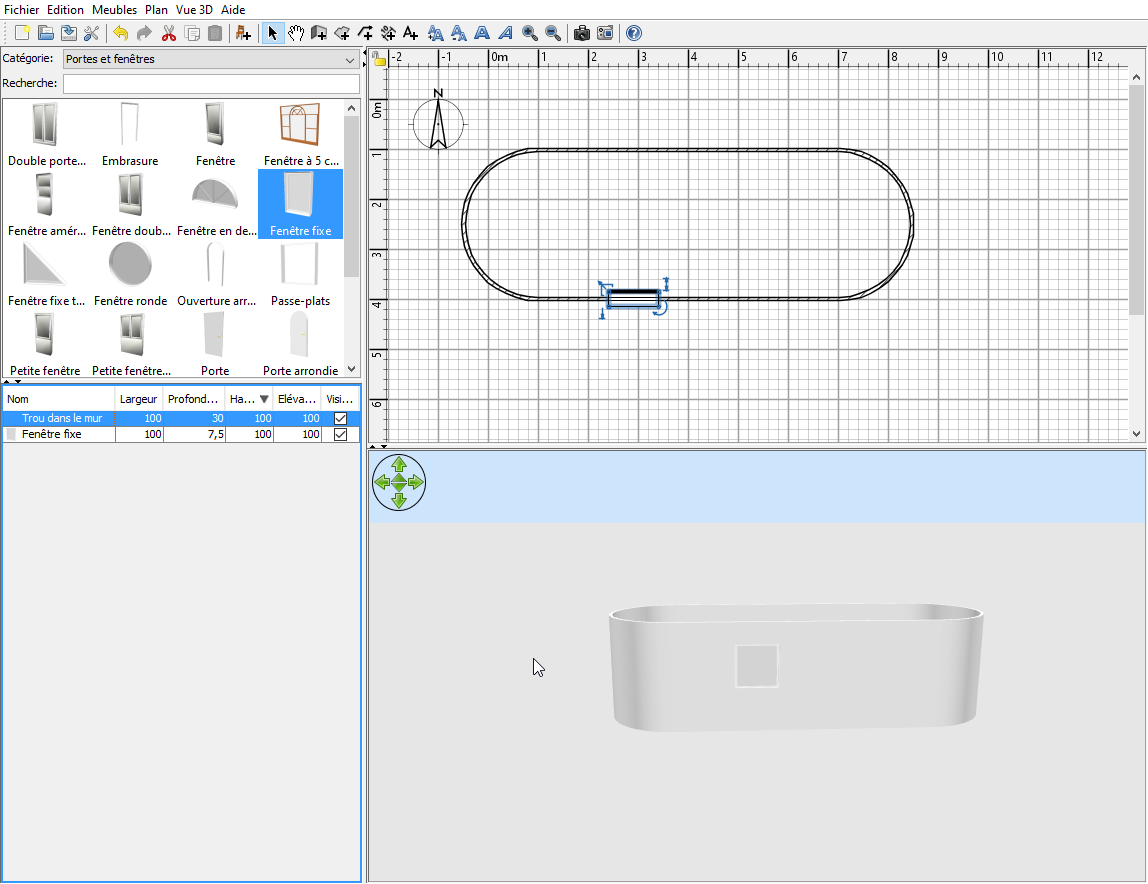

20 - Augmentation de la profondeur du "trou dans le mur"

20

21 - Validation de la modification

21

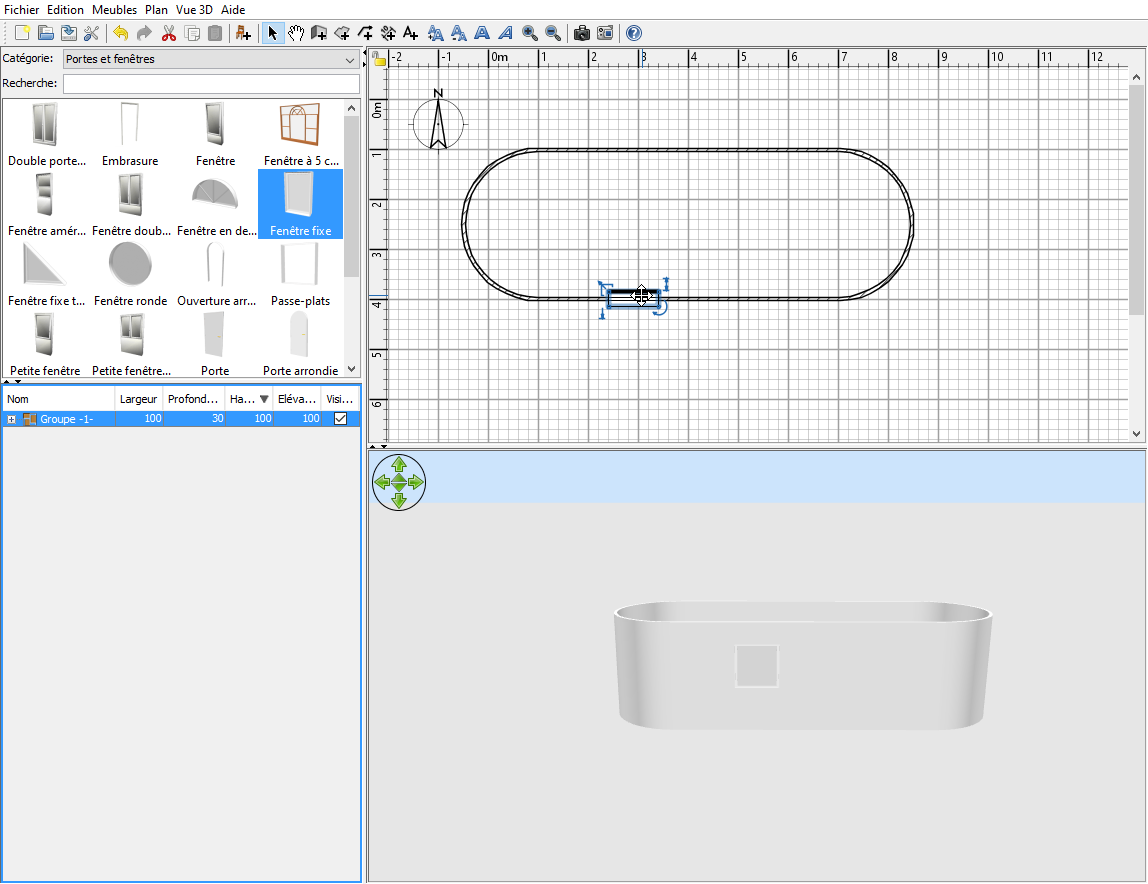

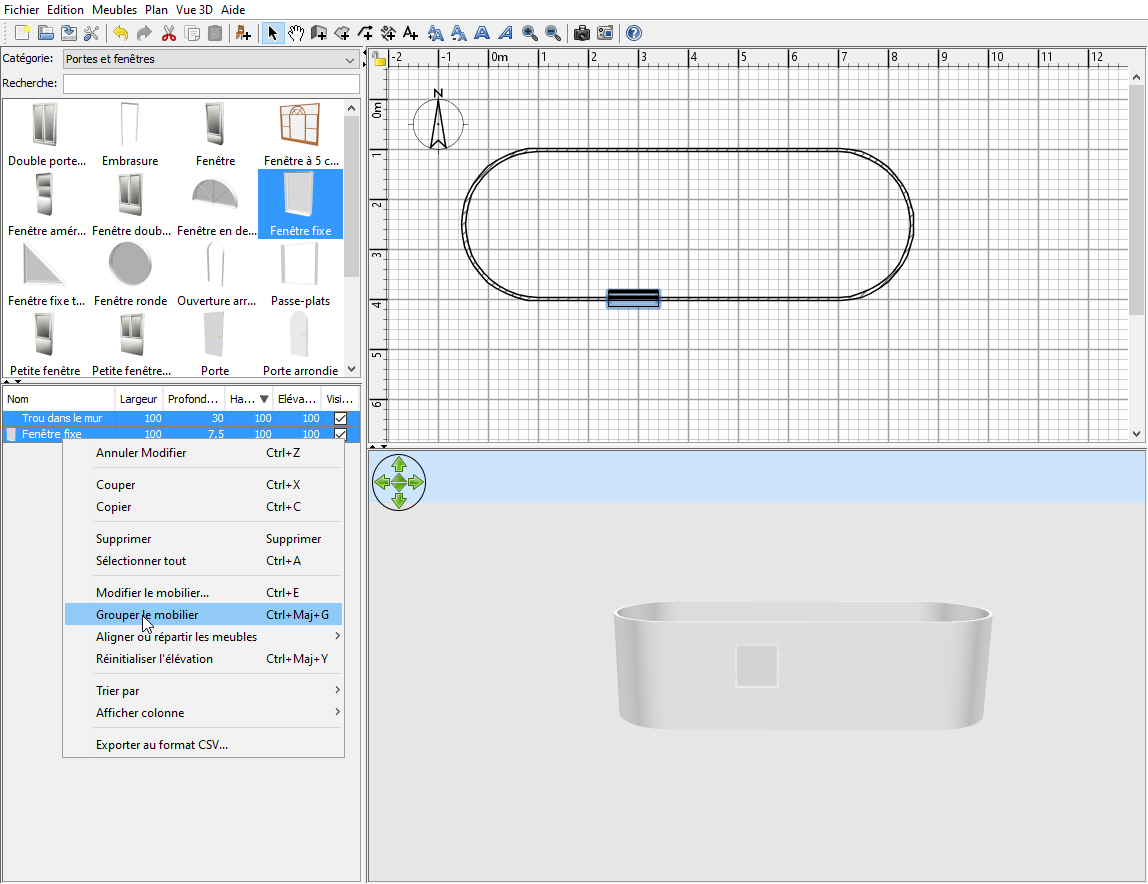

22 - Groupement de la fenêtre avec le trou via le clic droit

22

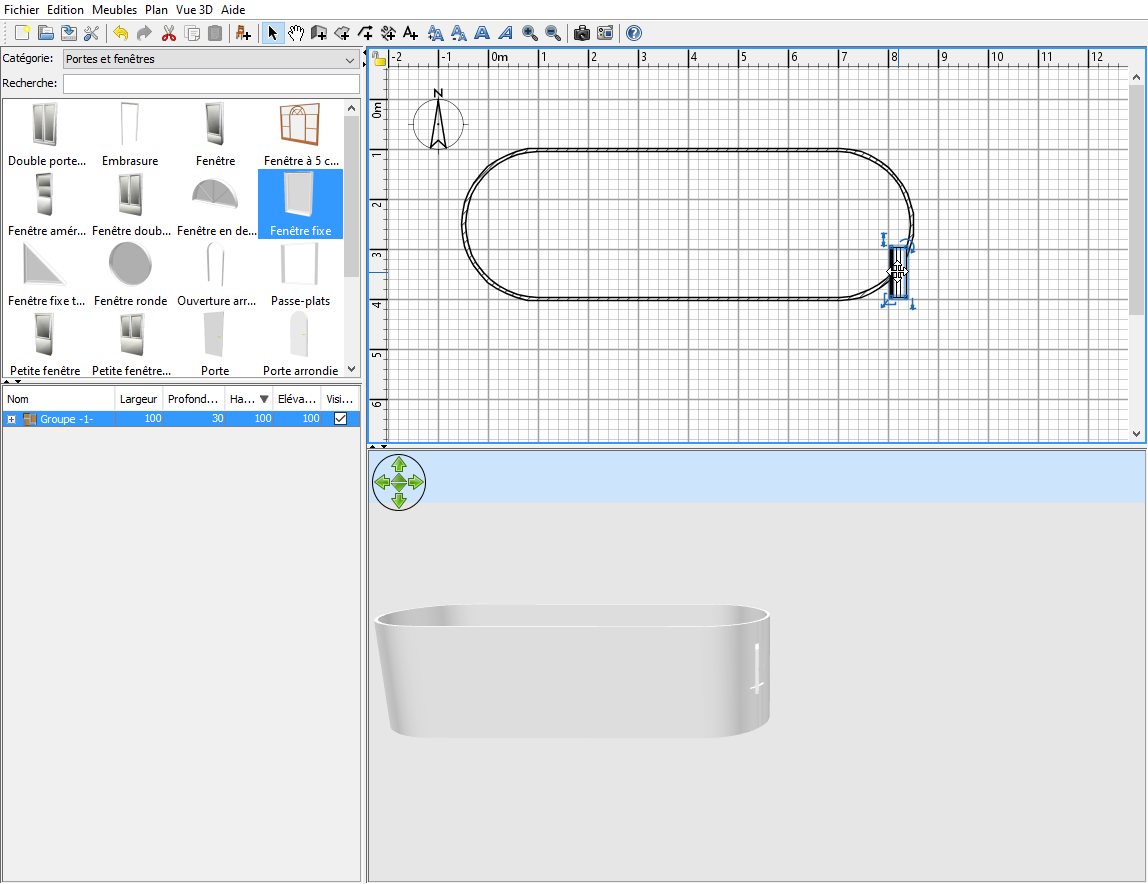

23 - Déplacement de l'ensemble trou + fenêtre

23

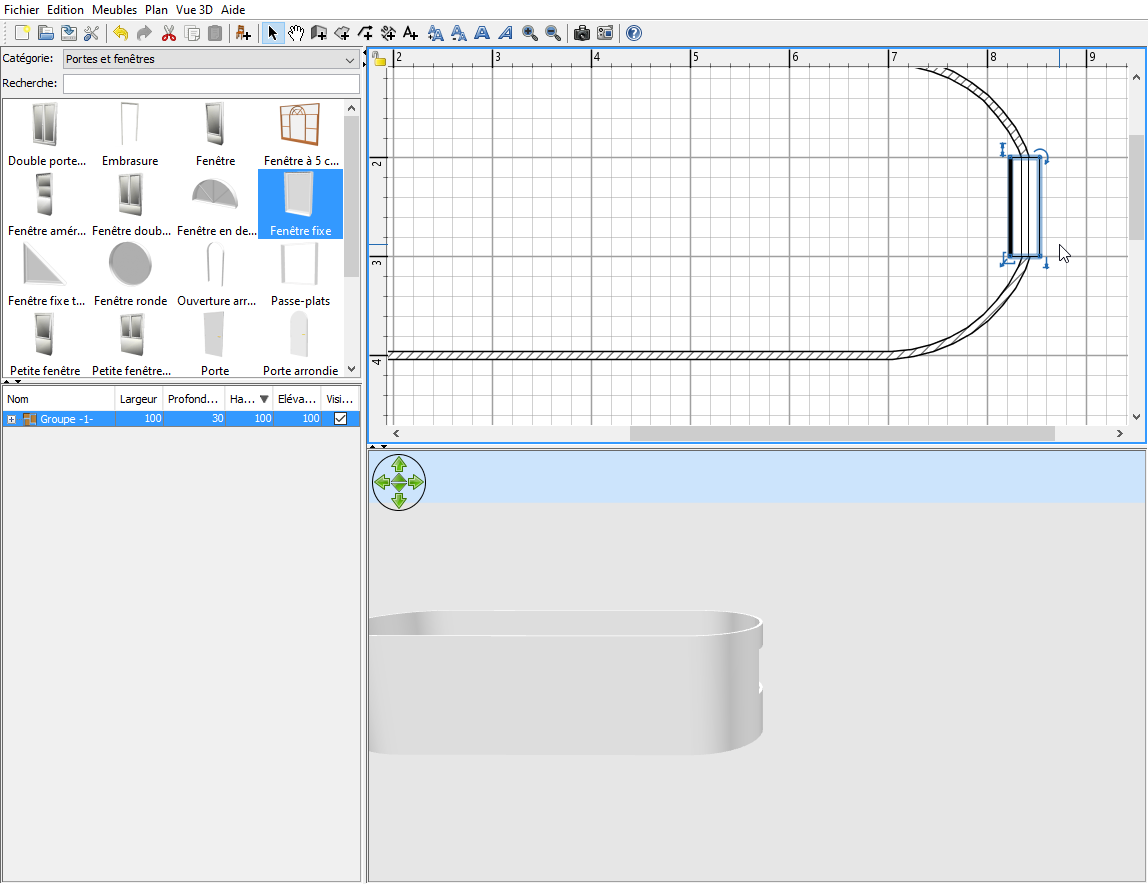

24 - Rotation de la fenêtre + trou dans le mur arrondi

24

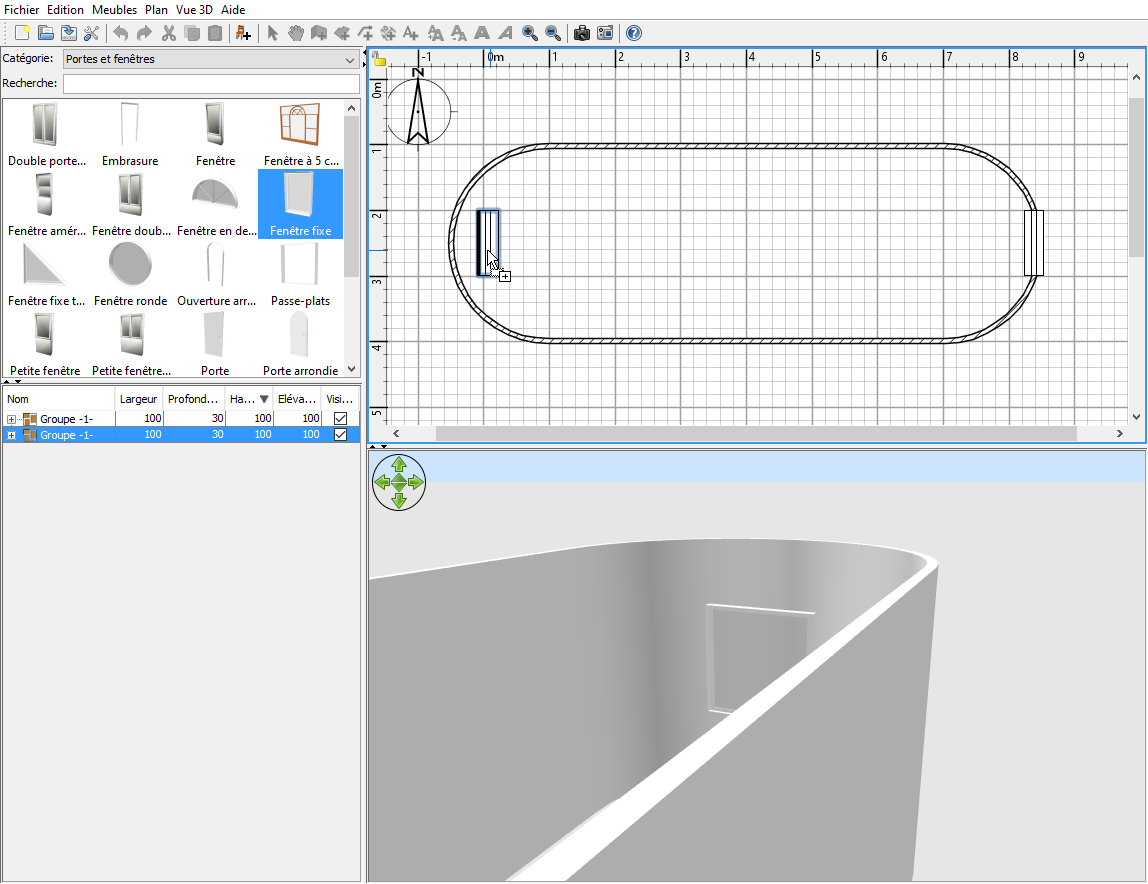

25- Ajustement de la position de l'ensemble fenêtre

25

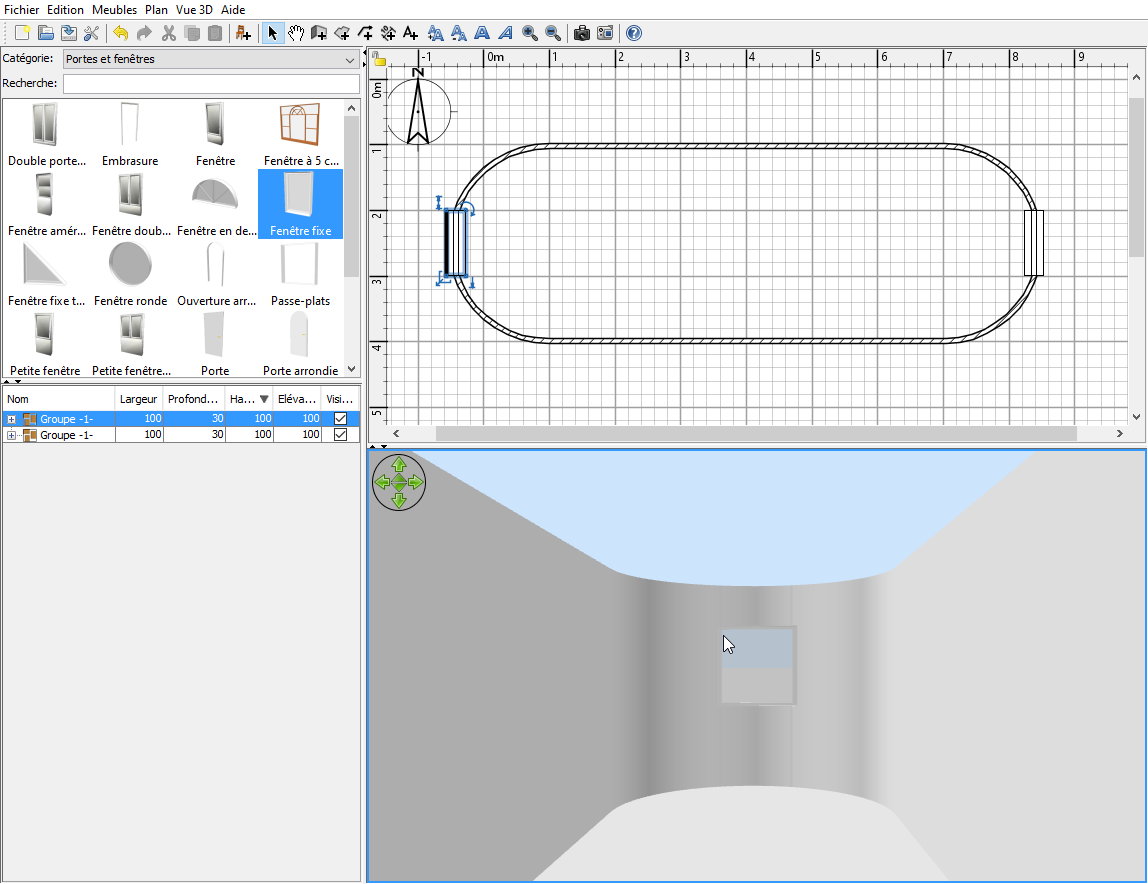

26 - Duplication de la fenêtre spéciale mur arrondi

26

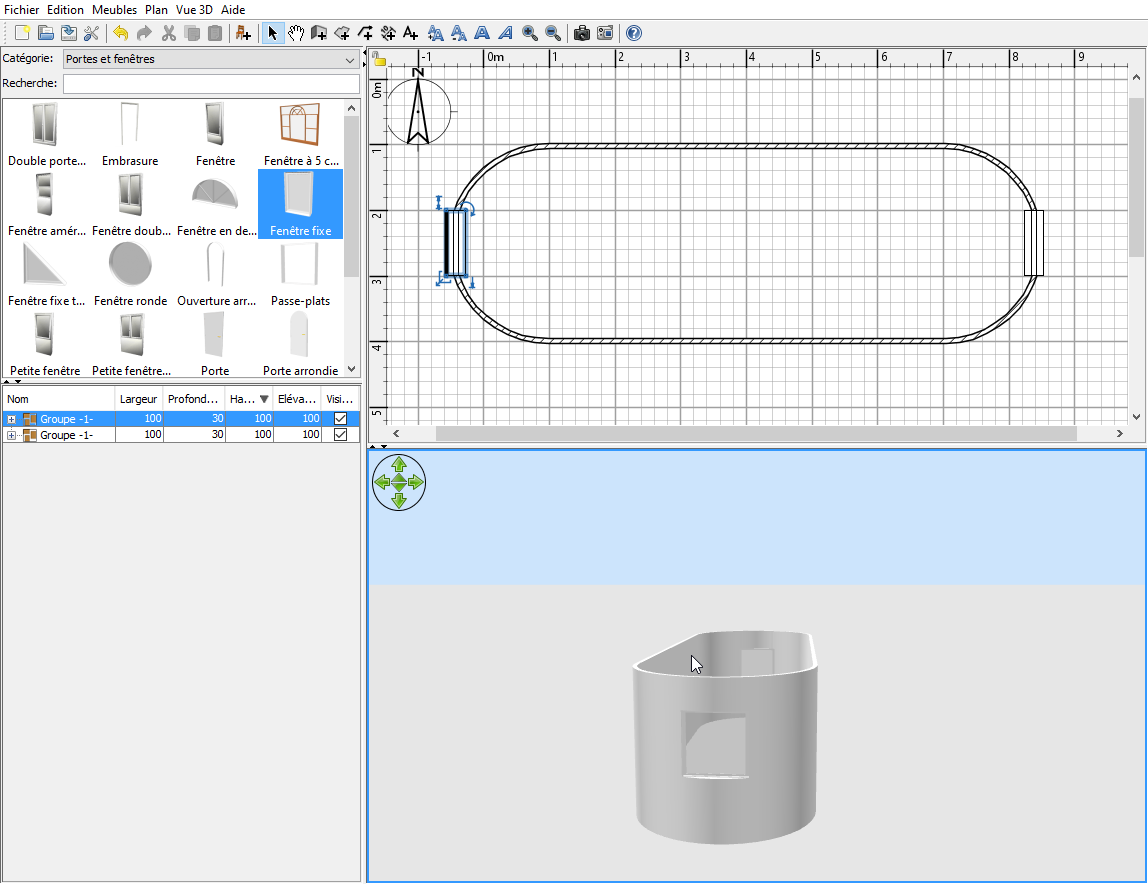

27 - Ajustement de la position de la fenêtre dupliquée

27

28 - Rendu final

28

Voilà vous savez à peu près tout ce qu’il faut savoir pour ajouter / modifier un mur arrondi dans Sweet Home 3D et lui ajouter une fenêtre ou une porte. J’espère que ce premier tutoriel vous aura été utile. N’hésitez pas à apporter vos remarques dans les commentaires ci-dessous !
